| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A860-2050-T321 |
सीएनसी मशीन द्वारा निष्पादित प्रत्येक पोजिशनिंग कमांड नियंत्रण के साथ शुरू होती है, जो मोटर शाफ्ट की सटीक स्थिति को जानती है।

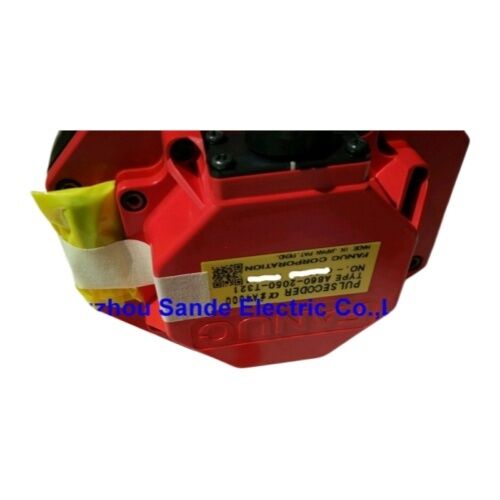

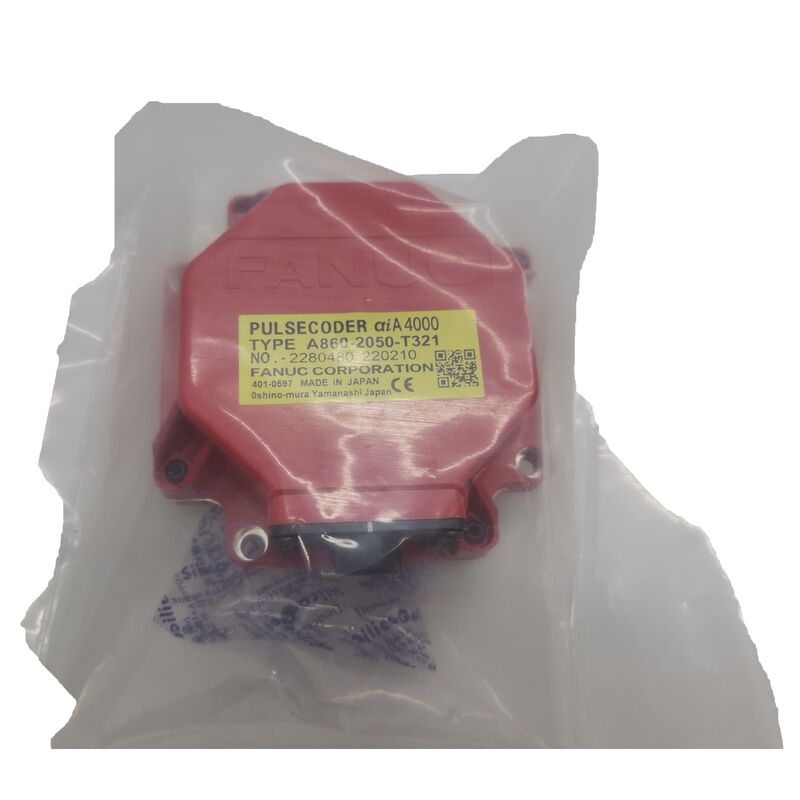

यह FANUC A860-2050-T321 वह एब्सोल्यूट पल्स कोडर है जो FANUC के अल्फा आई सीरीज़ सर्वो मोटर्स पर वह जानकारी देने के लिए जिम्मेदार है — एक उच्च-रिज़ॉल्यूशन, IP67-रेटेड एब्सोल्यूट एनकोडर जो मध्यम से बड़े फ्रेम वाले अल्फा आई मोटर परिवार के लिए बनाया गया है, जिसने दो दशकों से विनिर्माण में प्रिसिजन मशीनिंग सेंटर, टर्निंग सेंटर और औद्योगिक रोबोट को शक्ति प्रदान की है।
"एब्सोल्यूट" पदनाम वह है जो इस एनकोडर को इंक्रीमेंटल विकल्पों से अलग करता है, और यह उत्पादन वातावरण में मायने रखता है।
मोटर शाफ्ट की प्रत्येक कोणीय स्थिति A860-2050-T321 से एक अद्वितीय कोड आउटपुट से मेल खाती है। मशीन शटडाउन — नियोजित या अन्यथा — के बाद पावर बहाल होने पर, FANUC सर्वो एम्पलीफायर एनकोडर को पढ़ता है और तुरंत एक्सिस की स्थिति को जानता है।
कोई एक्सिस गति नहीं। कोई संदर्भ वापसी चक्र नहीं। कोई प्रतीक्षा नहीं।
स्वचालित सेल और मल्टी-एक्सिस मशीनिंग सेंटर के लिए जहां होमिंग सीक्वेंस हर रीस्टार्ट में मिनट जोड़ सकते हैं, वह सीधे उत्पादक अपटाइम में बदल जाता है।
यह अप्रत्याशित पावर इंटरप्शन के बाद भी मायने रखता है: मशीन जानती है कि वह कहां रुकी थी, जिससे बाधित संचालन का नियंत्रित पुनरारंभ इंक्रीमेंटल फीडबैक सिस्टम की तुलना में अधिक सीधा हो जाता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A860-2050-T321 |
| निर्माता | FANUC Co., Ltd. |
| एनकोडर प्रकार | एब्सोल्यूट पल्स कोडर (aiA4000) |
| रिज़ॉल्यूशन | 20-बिट स्थिति फीडबैक |
| आपूर्ति वोल्टेज | 5 V DC |
| सुरक्षा रेटिंग | IP67 (पूरी तरह से सील, वाटरप्रूफ) |
| अधिकतम केबल लंबाई | डाउनस्ट्रीम इलेक्ट्रॉनिक्स तक 100 मीटर तक |
| संगत मोटर परिवार | FANUC अल्फा आई सीरीज़ -B सर्वो मोटर्स |
| संगत मोटर रेंज | αiS4/3000-B से αi8, αi12, αi22, αi30, αi40, αi50 (-B वेरिएंट) |
| मोटर भाग संदर्भ | A06B-2xxx-Bxxx (अल्फा आई -B सीरीज़) |
| संगत सीएनसी नियंत्रण | FANUC 0i, 16i/18i/21i, 30i/31i/32i सीरीज़ |
| उत्पत्ति | जापान |
aiA4000 एनकोडर पीढ़ी और फीडबैक प्रोटोकॉल दोनों की पहचान करता है। "ai" उपसर्ग पुष्टि करता है कि यह अल्फा आई सीरीज़ है — FANUC का दूसरी पीढ़ी का एसी सर्वो मोटर प्लेटफॉर्म जिसने मूल अल्फा सीरीज़ को सफल बनाया और रेंज में बेहतर रिज़ॉल्यूशन, FSSB (FANUC सीरियल सर्वो बस) संचार और बेहतर पर्यावरणीय सीलिंग पेश की।
पदनाम का A4000 घटक FANUC के aiA रिज़ॉल्यूशन परिवार के भीतर एनकोडर की स्थिति को संदर्भित करता है। यह 20-बिट एब्सोल्यूट एनकोडर सर्वो एम्पलीफायर को हर शाफ्ट कोण पर स्थिति डेटा की एक घनी स्ट्रीम प्रदान करता है, जिससे आधुनिक उच्च-गति कंटूरिंग और प्रिसिजन पोजिशनिंग की मांग वाले टाइट कंट्रोल लूप सक्षम होते हैं।
सील्ड IP67 हाउसिंग एक वैकल्पिक अतिरिक्त नहीं है — यह एक उत्पादन मशीन टूल पर सर्वो मोटर के अंदर रहने वाले एनकोडर के लिए एक आधारभूत आवश्यकता है। IP67 का मतलब है पूर्ण धूल बहिष्करण और एक मीटर गहराई तक पानी में डूबने का सामना करने की क्षमता। व्यावहारिक मशीनिंग शब्दों में, यह कवर करता है:
पर्याप्त सीलिंग के बिना, इन स्थितियों में ऑप्टिकल एनकोडर तत्व समय के साथ खराब हो जाते हैं — जिससे रुक-रुक कर होने वाली स्थिति त्रुटियां, FANUC सर्वो अलार्म और अंततः एनकोडर विफलता होती है। IP67 निर्माण सेवा जीवन का विस्तार करता है जहां कम रेटेड एनकोडर समय से पहले विफल हो जाएंगे।
A860-2050-T321 FANUC अल्फा आई -B सीरीज़ सर्वो मोटर्स के लिए फैक्ट्री-फिटेड एनकोडर है — अल्फा आई परिवार में मध्यम और बड़े फ्रेम मॉडल। FANUC के मोटर दस्तावेज़ीकरण और विशेषज्ञ एनकोडर आपूर्तिकर्ताओं के अनुसार, यह कॉम्पैक्ट αiS4/3000-B से लेकर उच्च-टॉर्क αi50 वेरिएंट तक के मोटर आकारों की एक विस्तृत श्रृंखला को कवर करता है, जिसमें शामिल हैं:
αiS4, αi8, αi12, αi22, αi30, αi40, αi50 — सभी -B सीरीज़ कॉन्फ़िगरेशन में
मोटर भाग संख्या में -B पदनाम इंगित करता है कि ये मोटर पहले के गैर-IP67 एनकोडर वेरिएंट के बजाय aiA4000 IP67-रेटेड एनकोडर का उपयोग करते हैं। अपने विशिष्ट मोटर मॉडल के लिए यह सही पल्स कोडर है या नहीं, इसकी पुष्टि करने के लिए ऑर्डर करने से पहले हमेशा मोटर प्रत्यय सत्यापित करें।
A860-2050-T321 पल्स कोडर वाले FANUC अल्फा आई सर्वो मोटर्स 2000 के दशक के मध्य से लेकर वर्तमान तक सीएनसी उपकरणों की एक बहुत विस्तृत श्रृंखला में स्थापित हैं:
सीएनसी मशीनिंग सेंटर — प्रमुख बिल्डरों जैसे Mazak, Makino, Okuma, DMG Mori, और Doosan से क्षैतिज और ऊर्ध्वाधर मशीनिंग सेंटर पर प्राथमिक X, Y, Z, और B/C एक्सिस ड्राइव जो FANUC 16i, 18i, 30i, और 31i नियंत्रण का उपयोग करते हैं
सीएनसी टर्निंग और मिल-टर्न सेंटर — मल्टी-एक्सिस लेथ और मिल-टर्न प्लेटफॉर्म पर एक्सिस सर्वो ड्राइव और सब-स्पिंडल सिस्टम
FANUC औद्योगिक रोबोट — M और R सीरीज़ रोबोट पर संयुक्त ड्राइव एक्सिस जहां बड़े अल्फा आई मोटर फ्रेम का उपयोग उच्च-पेलोड कलाई और कोहनी जोड़ों में किया जाता है
समर्पित उत्पादन लाइनें — सर्वो-संचालित ट्रांसफर सिस्टम, पैलेट चेंजर, और ऑटोमेशन सेल जहां FANUC अल्फा आई मोटर्स संचालित एक्सिस ड्राइव प्रदान करते हैं
यह सीधे संबोधित करने योग्य है क्योंकि एनकोडर मरम्मत बाजार महत्वपूर्ण भ्रम पैदा करता है। FANUC के aiA4000 पल्स कोडर सील असेंबली के रूप में निर्मित होते हैं, और आंतरिक ऑप्टिकल डिस्क और कपलिंग पारंपरिक अर्थों में फील्ड-सर्विसिबल नहीं होते हैं। जबकि कुछ आपूर्तिकर्ता मरम्मत क्षमता का दावा करते हैं, FANUC सीएनसी टेस्ट रिग्स के साथ विशेषज्ञ एनकोडर सेवाएं लगातार नोट करती हैं कि इन इकाइयों की वास्तविक मरम्मत असामान्य है — दोष निदान और प्रतिस्थापन यथार्थवादी सेवा विकल्प हैं।
एनकोडर विफलताओं से निपटने वाली रखरखाव टीमों के लिए, व्यावहारिक विकल्प एक सत्यापित कार्यात्मक इकाई (नई या परीक्षण की गई प्रयुक्त) के साथ प्रतिस्थापन हैं, या एक विशेषज्ञ FANUC मोटर मरम्मत सुविधा को शामिल करना है जो प्रतिस्थापन के लिए प्रतिबद्ध होने से पहले विफलता की पुष्टि करने के लिए यथार्थवादी सर्वो ड्राइव स्थितियों के तहत एनकोडर का परीक्षण कर सकती है।
Q1: कौन से FANUC सर्वो मोटर्स A860-2050-T321 पल्स कोडर का उपयोग करते हैं?
यह एनकोडर FANUC अल्फा आई -B सीरीज़ एसी सर्वो मोटर्स पर फिट किया गया है, जो αiS4/3000-B से αi8, αi12, αi22, αi30, αi40, और αi50 -B वेरिएंट तक के मॉडल को कवर करता है। जांचें कि मोटर भाग संख्या -B प्रत्यय के साथ समाप्त होती है — वह पदनाम विशेष रूप से IP67 aiA4000 एनकोडर वेरिएंट को इंगित करता है।
Q2: A860-2050-T321 का रिज़ॉल्यूशन क्या है?
A860-2050-T321 20-बिट एब्सोल्यूट पोजीशन आर्किटेक्चर का उपयोग करता है, जो FANUC के हाई-स्पीड सीरियल कम्युनिकेशन लिंक के माध्यम से FANUC सर्वो एम्पलीफायर को हाई-रिज़ॉल्यूशन शाफ्ट एंगल डेटा प्रदान करता है। यह रिज़ॉल्यूशन आधुनिक सीएनसी मशीनिंग और रोबोटिक्स अनुप्रयोगों द्वारा मांग की जाने वाली टाइट पोजिशनिंग और कंटूरिंग सहनशीलता का समर्थन करता है।
Q3: कौन से FANUC सीएनसी नियंत्रण इस एनकोडर के साथ संगत हैं?
A860-2050-T321 FANUC सर्वो एम्पलीफायरों (αi सीरीज़ SVM मॉड्यूल) के साथ काम करता है जो 0i, 16i/18i/21i, और 30i/31i/32i परिवारों में सीएनसी नियंत्रणों के साथ जोड़े जाते हैं — 2000 के दशक के मध्य से लेकर वर्तमान तक निर्मित मशीन टूल्स और रोबोट में प्रमुख FANUC प्लेटफॉर्म।
Q4: सर्वो मोटर एनकोडर के लिए IP67 सुरक्षा क्यों महत्वपूर्ण है?
सीएनसी मशीन टूल्स पर सर्वो मोटर एनकोडर लगातार कूलेंट स्प्रे, कटिंग फ्लूइड मिस्ट और वॉश-डाउन चक्रों के संपर्क में रहते हैं। पर्याप्त सीलिंग के बिना, नमी और संदूषण समय के साथ ऑप्टिकल सेंसिंग घटकों को खराब कर देते हैं, जिससे स्थिति त्रुटियां और अंततः एनकोडर विफलता होती है। IP67 — पूर्ण धूल बहिष्करण और 1 मीटर तक पानी में डूबना — यह सुनिश्चित करता है कि एनकोडर उत्पादन मशीनिंग वातावरण में अपनी सेवा जीवन भर विश्वसनीय संचालन बनाए रखे।
Q5: क्या A860-2050-T321 विफल होने पर मरम्मत की जा सकती है?
वास्तविक मरम्मत शायद ही कभी व्यावहारिक होती है। FANUC aiA4000 को एक सील इकाई के रूप में निर्मित करता है, और आंतरिक ऑप्टिकल असेंबली को फील्ड डिसअसेंबली के लिए डिज़ाइन नहीं किया गया है। विशेषज्ञ FANUC एनकोडर सेवाएं समर्पित परीक्षण रिग्स का उपयोग करके दोष निदान कर सकती हैं, लेकिन अधिकांश विफलता मामलों में सही तरीका एक सत्यापित कार्यात्मक इकाई के साथ प्रतिस्थापन है। बदलने से पहले, पुष्टि करें कि दोष एनकोडर में है न कि केबल या एम्पलीफायर में — एक ज्ञात-अच्छे मोटर पर परीक्षण करना निश्चित नैदानिक कदम है।
