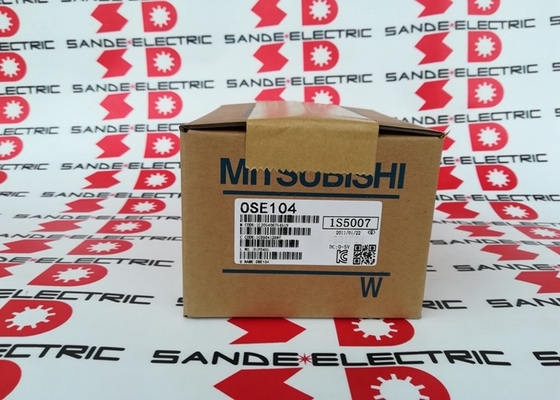

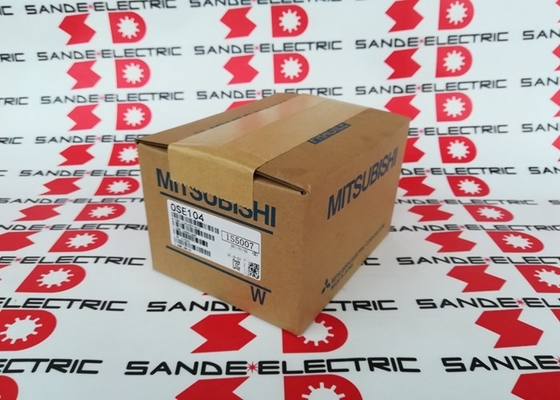

Mitsubishi OSE104 सर्वो मोटर एनकोडर — 100,000 PPR इंक्रीमेंटल सीरियल एनकोडर, MELDAS संगत

उत्पाद अवलोकन

भाग संख्या: OSE104

इस रूप में भी खोजा गया: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

प्रकार: आंतरिक सर्वो मोटर एनकोडर (इंक्रीमेंटल सीरियल)

वर्गीकरण: Mitsubishi MELSERVO सीरीज आंतरिक रोटरी एनकोडर — 100,000 PPR, 5V TTL सीरियल इंटरफ़ेस, बैटरी-समर्थित, MDS-A / MDS-B / MDS-C1 सर्वो एम्पलीफायर सीरीज के साथ संगत

तकनीकी विशिष्टताएँ

OSE104 क्या है — और इसे सही ढंग से प्राप्त करना क्यों महत्वपूर्ण है

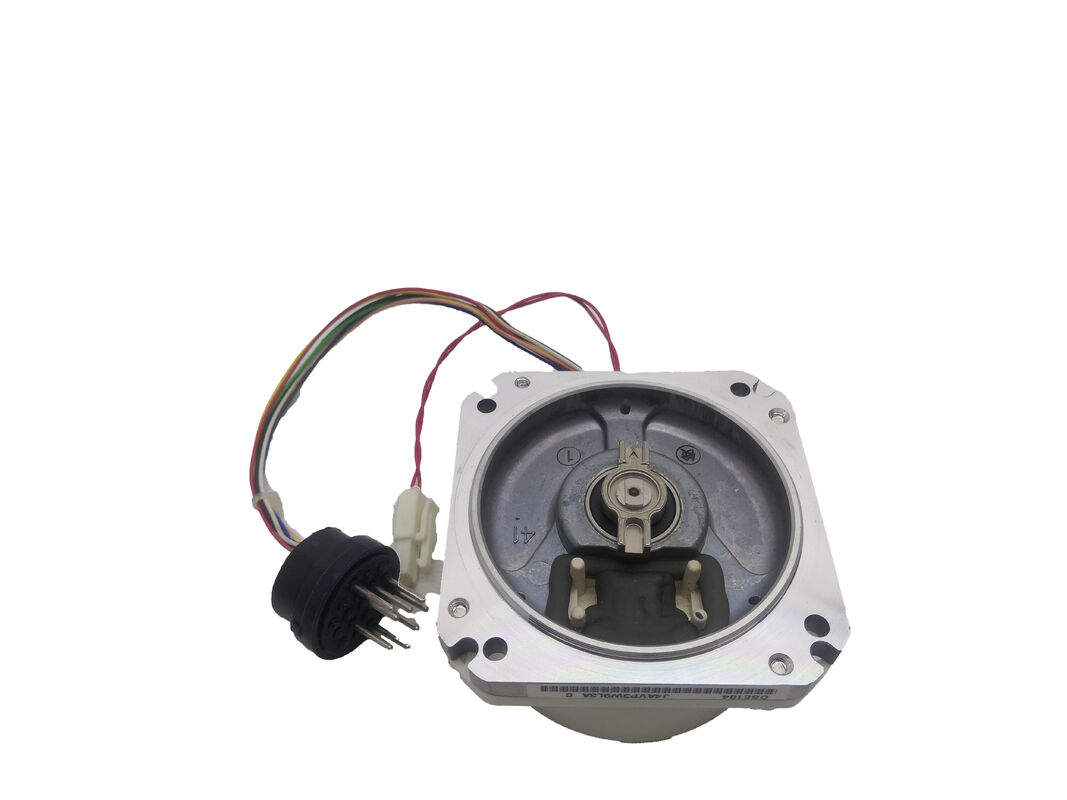

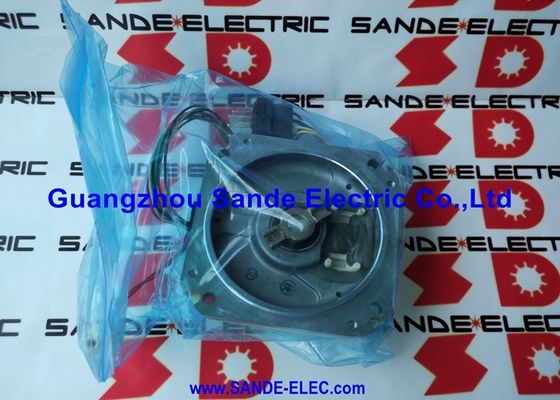

Mitsubishi OSE104 एक आंतरिक रोटरी एनकोडर है — एक स्थिति और गति प्रतिक्रिया उपकरण जो Mitsubishi सर्वो मोटर के पीछे निर्मित होता है, जो MELSERVO क्लोज्ड-लूप सर्वो सिस्टम का एक अभिन्न अंग है। यह एक स्टैंडअलोन रोटरी एनकोडर नहीं है जिसे स्वतंत्र रूप से माउंट किया जा सकता है। यह मोटर बॉडी के अंदर रहता है, सीधे मोटर शाफ्ट से जुड़ा होता है, और एक समर्पित 4-तार सीरियल इंटरफ़ेस के माध्यम से Mitsubishi MDS सीरीज सर्वो एम्पलीफायर के साथ संचार करता है।

जब OSE104 विफल हो जाता है — या जब संदूषण इसकी ऑप्टिकल डिस्क को इस बिंदु तक खराब कर देता है कि फीडबैक सिग्नल अविश्वसनीय हो जाता है — तो यह जिस अक्ष की सेवा करता है, वह ठीक से काम करना बंद कर देता है। सर्वो एम्पलीफायर क्लोज्ड लूप को बनाए नहीं रख सकता है, सीएनसी एनकोडर या डिटेक्टर अलार्म जारी करता है, और उत्पादन रुक जाता है। यह समझना कि यह एनकोडर वास्तव में क्या है, यह किन मोटरों में फिट बैठता है, और यह किन एम्पलीफायर सीरीज के साथ काम करता है, मशीन को गलत पुर्जा ऑर्डर किए बिना संचालन में वापस लाने का प्रारंभिक बिंदु है।

OSE पदनाम Mitsubishi की OSx एनकोडर परिवार में इस एनकोडर को इंक्रीमेंटल वेरिएंट के रूप में पहचानता है। इसका समकक्ष, OSA104, समान 100,000 ppr रिज़ॉल्यूशन रखता है लेकिन यह एक एब्सोल्यूट एनकोडर है जो पावर-ऑफ घटनाओं के माध्यम से मल्टी-टर्न स्थिति को बनाए रखता है। OSE104 इंक्रीमेंटल है — इसे अक्ष निर्देशांक स्थापित करने के लिए हर पावर-अप पर एक संदर्भ-वापसी (होमिंग) चक्र की आवश्यकता होती है।

100,000 PPR — रिज़ॉल्यूशन आंकड़े को समझना

100,000 पल्स प्रति क्रांति विनिर्देश OSE104 द्वारा Mitsubishi MDS सर्वो एम्पलीफायर को स्थिति लूप क्लोजर के लिए प्रयोग करने योग्य एनकोडर रिज़ॉल्यूशन के रूप में रिपोर्ट की गई जानकारी का वर्णन करता है। एनकोडर के आंतरिक हार्डवेयर में दिखाई देने वाली संख्या वास्तव में अधिक है — 20-बिट ऑप्टिकल डिस्क प्रति क्रांति 1,048,576 काउंट उत्पन्न करती है — लेकिन ड्राइव सिस्टम इसे रिपोर्ट किए गए कार्यशील रिज़ॉल्यूशन के रूप में 100,000 ppr तक स्केल करता है।

व्यावहारिक रूप से, सीएनसी मशीन टूल अक्ष पर 100,000 ppr का क्या मतलब है? सीधे कपलिंग में 5 मिमी पिच बॉल स्क्रू पर, प्रति क्रांति 100,000 काउंट प्रत्येक एनकोडर काउंट को 50 नैनोमीटर रैखिक विस्थापन पर हल करते हैं। वर्टिकल मशीनिंग सेंटर, सीएनसी लेथ, और मल्टी-एक्सिस टर्निंग सेंटर के लिए जहां OSE104 आम तौर पर पाया जाता है — विशेष रूप से Mazak मशीनें जो MELDAS नियंत्रण चलाती हैं — यह रिज़ॉल्यूशन नियंत्रण प्रणाली को तंग स्थितिगत सहनशीलता बनाए रखने और मशीन द्वारा उत्पादित की जाने वाली सतह फिनिश गुणवत्ता प्रदान करने के लिए आवश्यक फीडबैक गुणवत्ता प्रदान करता है।

OSE104 Mitsubishi की एनकोडर परिवार के मध्य-रिज़ॉल्यूशन टियर पर स्थित है। इसके ऊपर OSE105 1,000,000 ppr पर है — कार्यशील रिज़ॉल्यूशन का दस गुना, जहां अधिकतम कंटूरिंग परिशुद्धता की आवश्यकता होती है। OSE104 के नीचे पुराने एनकोडर प्रकार (OHE25K, आदि) हैं जो सीरियल प्रोटोकॉल के बजाय क्वाड्रैचर पैरेलल इंटरफेस का उपयोग करते थे। OSE104 का 100,000 ppr मोटर-एम्पलीफायर संयोजनों के लिए सही विनिर्देश है जिसके लिए इसे डिज़ाइन किया गया था — न तो इसके अनुप्रयोग के लिए अपर्याप्त है और न ही नियंत्रण प्रणाली द्वारा कम उपयोग किया गया है।

सीरियल 5V TTL इंटरफ़ेस — चार तार, डिजिटल प्रोटोकॉल

OSE104 चार 5V TTL लाइनों पर एक मालिकाना Mitsubishi सीरियल प्रोटोकॉल के माध्यम से संचार करता है:

• MR / MRR (अनुरोध लाइनें, अंतर जोड़ी) — एम्पलीफायर स्थिति डेटा ट्रांसमिशन का आदेश देने के लिए एनकोडर को अनुरोध पल्स या डेटा कोड भेजता है
• MD / MDR (डेटा लाइनें, अंतर जोड़ी) — एनकोडर अनुरोध के जवाब में एम्पलीफायर को वर्तमान स्थिति डेटा प्रसारित करता है

यह एक अनुरोध-प्रतिक्रिया सीरियल आर्किटेक्चर है: एनकोडर लगातार स्थिति डेटा प्रसारित नहीं करता है। MDS सर्वो एम्पलीफायर MR/MRR लाइनों पर एक अनुरोध कोड भेजकर प्रत्येक डेटा एक्सचेंज शुरू करता है, और एनकोडर MD/MDR लाइनों पर वर्तमान स्थिति डेटा के साथ प्रतिक्रिया करता है। प्रोटोकॉल 5V TTL सिग्नल स्तरों पर संचालित होता है और RS-422 या किसी अन्य मानक सीरियल इंटरफ़ेस के साथ संगत नहीं है — यह Mitsubishi-मालिकाना है।

इस डिजाइन का एक व्यावहारिक परिणाम: OSE104 पावर अप होने पर स्वयं स्थिति डेटा आउटपुट नहीं करेगा। एनकोडर को 5V आपूर्ति लागू करने से बिना कनेक्टेड MDS एम्पलीफायर के अनुरोधों के डेटा लाइनों पर कोई आउटपुट नहीं होता है। यह सामान्य व्यवहार है — यह एक दोषपूर्ण एनकोडर का संकेत नहीं देता है। वास्तविक मशीन एम्पलीफायर के बिना एनकोडर दोषों का निवारण करने वाले तकनीशियनों को इसका हिसाब रखना चाहिए: सामान्य एनकोडर परीक्षक जो पावर लागू करते हैं और A/B/Z आउटपुट की तलाश करते हैं, वे OSE104 के साथ काम नहीं करेंगे।

अनुरोध और डेटा लाइनों दोनों पर अंतर जोड़ी मशीन टूल वातावरण के लिए उपयुक्त शोर प्रतिरक्षा प्रदान करती है — जहां पावर वायरिंग, वेरिएबल फ्रीक्वेंसी ड्राइव, और अन्य शोर स्रोत एनकोडर केबल रूटिंग के निकटता में मौजूद होते हैं।

बैटरी-समर्थित स्थिति प्रतिधारण

एक इंक्रीमेंटल एनकोडर होने के बावजूद — जो परिभाषा के अनुसार पावर-ऑफ के माध्यम से स्थिति को बनाए नहीं रखता है — OSE104 एक बैटरी-समर्थित स्थिति काउंटर को शामिल करता है जो मोटर और नियंत्रण शक्ति हटा दिए जाने पर संचित गणना मान को संग्रहीत करता है।

इस काउंटर का समर्थन करने वाली बैटरी आमतौर पर मशीन के MELDAS नियंत्रण पैनल या MDS सर्वो एम्पलीफायर मॉड्यूल में स्थित होती है, न कि एनकोडर के अंदर। एनकोडर के आंतरिक कैपेसिटर या बाहरी बैटरी पावर साइकलिंग के माध्यम से गणना मान बनाए रखती है। जब एक सामान्य शटडाउन के बाद सीएनसी सिस्टम पावर अप होता है, तो बैटरी-समर्थित गणना अंतिम ज्ञात स्थिति को संरक्षित करती है — लेकिन सिस्टम को मशीन निर्देशांक स्थापित करने के लिए अभी भी एक संदर्भ-वापसी (होमिंग) चक्र की आवश्यकता होती है। बैटरी बैकअप छोटी पावर रुकावटों पर स्थिति हानि के जोखिम को कम करता है, लेकिन यह OSE104 को स्टार्टअप व्यवहार के लिए OSA104 एब्सोल्यूट एनकोडर के कार्यात्मक रूप से समतुल्य नहीं बनाता है।

बैटरी की स्थिति मायने रखती है: जब MDS एम्पलीफायर या MELDAS नियंत्रण एनकोडर बैकअप सर्किट से संबंधित बैटरी अलार्म जारी करता है, तो बैटरी को तुरंत बदलें। इसे पूरी तरह से समाप्त होने देने से संग्रहीत गणना रीसेट हो जाती है, और अगली पावर-अप पर अक्ष अपने संदर्भ संबंध को खो सकता है।

संगत मोटर और एम्पलीफायर

OSE104 Mitsubishi सर्वो मोटर सीरीज के साथ संगत है जब मोटर-एंड आंतरिक एनकोडर के रूप में कॉन्फ़िगर किया गया हो:

संगत सर्वो मोटर: HA-N सीरीज, HA-LF सीरीज, और HC सीरीज Mitsubishi सर्वो मोटर जहां मोटर मूल रूप से OSE104 या OSE104 वेरिएंट के साथ फिट की गई थी। Mitsubishi सर्वो मोटर जो Mazak CNC मशीन टूल्स (VMCs, टर्निंग सेंटर, मल्टी-एक्सिस मशीनें) में फिट की गई हैं जो MELDAS या Mazatrol नियंत्रण चलाती हैं, उनमें यह एनकोडर प्रकार होता है।

संगत सर्वो एम्पलीफायर: OSE104 को MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V, और MDS-C1-V सीरीज सर्वो एम्पलीफायर मॉड्यूल के लिए एनकोडर संगतता तालिकाओं में सूचीबद्ध किया गया है। यह MDS-B Vx4 सीरीज में भी समर्थित है। ड्राइव फर्मवेयर अपने डिवाइस आईडी द्वारा एनकोडर की पहचान करता है, जिसे एम्पलीफायर इनिशियलाइजेशन अनुक्रम के दौरान पढ़ता है।

पुराने OHE/OHA पल्स एनकोडर एम्पलीफायर के साथ संगत नहीं: मोटर-एंड सीरियल एनकोडर (OSA/OSE प्रकार) पुराने OHE/OHA इंक्रीमेंटल पल्स एनकोडर इंटरफेस के साथ विनिमेय नहीं हैं। यदि मशीन मूल रूप से OHE-प्रकार के पैरेलल एनकोडर का उपयोग करती थी, तो एम्पलीफायर सीरियल एनकोडर समर्थन को सत्यापित किए बिना OSE104 को सीधे प्रतिस्थापन के रूप में उपयोग नहीं किया जा सकता है।

OSE104 वेरिएंट पदनाम

OSE104 बेस पार्ट नंबर मानक माउंटिंग कॉन्फ़िगरेशन को कवर करता है। वेरिएंट प्रत्यय वैकल्पिक माउंटिंग व्यवस्था या पर्यावरणीय विकल्पों को इंगित करते हैं:

S/S1/S2 वेरिएंट में समान PCB, फर्मवेयर और एनकोडर आईडी है जैसा कि बेस OSE104 में है। वे MDS एम्पलीफायर के साथ समान रूप से संचार करते हैं और समान 100,000 ppr रिज़ॉल्यूशन प्रदान करते हैं। अंतर यांत्रिक हैं — एनकोडर बॉडी पर माउंटिंग होल पैटर्न। किसी विशिष्ट वेरिएंट को ऑर्डर करने से पहले मोटर के एनकोडर पॉकेट से मेल खाने वाले भौतिक माउंटिंग कॉन्फ़िगरेशन की पुष्टि करें।

सामान्य विफलता मोड — OSE104 क्यों विफल होता है

योग्य एनकोडर सेवा सुविधाओं से मरम्मत रिकॉर्ड OSE104 के लिए विफलता मोड के एक सुसंगत पैटर्न का खुलासा करते हैं जो बताता है कि क्या गलत होता है और एनकोडर विफल होने पर कैसा व्यवहार करता है:

दूषित ऑप्टिकल डिस्क। OSE104 एक 20-बिट ऑप्टिकल एन्कोडिंग डिस्क का उपयोग करता है जिससे स्थिति सिग्नल उत्पन्न करने के लिए प्रकाश गुजरता है। मशीन टूल वातावरण में समय के साथ, महीन संदूषण — कूलेंट मिस्ट, कटिंग ऑयल वाष्प, धातुई धूल — डिस्क सतह पर एक पतली, समान कोटिंग के रूप में जमा हो सकती है जो नग्न आंखों को दिखाई नहीं देती है लेकिन ऑप्टिकल बीम को बिखेरने के लिए पर्याप्त है ताकि सिग्नल की गुणवत्ता खराब हो सके। यह रुक-रुक कर होने वाली स्थिति त्रुटियों, अक्ष पर सर्वो कंपन, और अंततः ऑप्टिकल एनकोडर संदूषण की विशेषता वाले ओवरलोड या डिटेक्टर अलार्म की स्थिति उत्पन्न करता है। संदूषण धीरे-धीरे बनता है, यही कारण है कि प्रभावित अक्ष महीनों तक सामान्य रूप से काम कर सकता है, इससे पहले कि सिग्नल की गुणवत्ता अलार्म उत्पन्न करने के लिए पर्याप्त रूप से खराब हो जाए।

विफल कैपेसिटर। एनकोडर के इलेक्ट्रॉनिक सर्किट में आंतरिक कैपेसिटर एक आवर्ती विफलता आइटम हैं — खराब कैपेसिटर कई सेवा सुविधाओं में OSE104 के लिए मरम्मत रिकॉर्ड में लगातार दिखाई देते हैं। कैपेसिटर विफलता आमतौर पर एनकोडर और एम्पलीफायर के बीच रुक-रुक कर संचार त्रुटियों, या एनकोडर प्रतिक्रिया के पूर्ण नुकसान का कारण बनती है।

बेयरिंग घिसाव। एनकोडर का आंतरिक बेयरिंग शाफ्ट कपलिंग तंत्र का समर्थन करता है। बेयरिंग का क्षरण ऑप्टिकल डिस्क रोटेशन में यांत्रिक रनआउट का परिचय देता है, जो बदले में स्थिति सिग्नल में आवधिक त्रुटियां पैदा करता है। OSE104 पर विफल बेयरिंग को परिशुद्धता ज़ोन और अन्य मरम्मत सुविधाओं से सेवा रिकॉर्ड में एक आवर्ती सेवित विफलता मोड के रूप में पहचाना जाता है।

OSE104 बनाम OSA104 — इंक्रीमेंटल और एब्सोल्यूट के बीच चयन

OSE104 को बदलते समय अक्सर उठने वाला एक प्रश्न यह है कि क्या OSA104 — समान 100,000 ppr रिज़ॉल्यूशन वाले एब्सोल्यूट एनकोडर वेरिएंट — में अपग्रेड किया जाए। दोनों एनकोडर एक ही सर्किट बोर्ड हार्डवेयर का उपयोग करते हैं और समान सीरियल प्रोटोकॉल के माध्यम से संचार करते हैं। अंतर यह है कि OSA104 एक वास्तविक मल्टी-टर्न एब्सोल्यूट स्थिति रजिस्टर बनाए रखता है जिसे इंक्रीमेंटल OSE104 की तरह पावर-ऑफ के माध्यम से स्थिति प्रतिधारण के लिए बैटरी बैकअप की आवश्यकता नहीं होती है।

व्यवहार में, MELDAS या Mazatrol नियंत्रण चलाने वाली मशीनों पर, OSE104 से OSA104 में अपग्रेड यांत्रिक और विद्युत रूप से संभव है — समान भौतिक फॉर्म फैक्टर, समान सीरियल इंटरफ़ेस, समान एम्पलीफायर संगतता। सीएनसी स्टार्टअप के दौरान अपने डिवाइस आईडी के माध्यम से एनकोडर प्रकार को पहचानता है। परिचालन लाभ सार्थक है: OSA104 के साथ, हर पावर-अप पर संदर्भ-वापसी चक्र समाप्त हो जाता है। अक्ष निर्देशांक पावर-ऑफ के माध्यम से बनाए रखा जाता है, मशीन स्टार्टअप समय कम हो जाता है और अलार्म रिकवरी सरल हो जाती है।

अपग्रेड उपयुक्त है या नहीं यह विशिष्ट मशीन, सीएनसी संस्करण और पैरामीटर कॉन्फ़िगरेशन पर निर्भर करता है। संदर्भ-वापसी संचालन के लिए पहले से सेट की गई मशीनों पर, OSA104 फिट करने के बाद एक पैरामीटर समायोजन आवश्यक है। स्विच बनाने से पहले सीएनसी की एनकोडर पैरामीटर सेटिंग्स OSA-प्रकार के एब्सोल्यूट एनकोडर संचालन का समर्थन करती हैं या नहीं, इसकी पुष्टि करें।

विशिष्ट अनुप्रयोग

Mazak CNC वर्टिकल मशीनिंग सेंटर और टर्निंग सेंटर। OSE104 Meldas 520, Mazatrol T-Plus, Mazatrol M-Plus, और समकक्ष MELDAS नियंत्रण पीढ़ियों द्वारा नियंत्रित Mazak मशीन टूल्स की एक विस्तृत श्रृंखला में एक मानक एनकोडर प्रकार है। इन मशीनों पर फीड अक्ष मोटर (X, Y, Z) आम तौर पर OSE104 एनकोडर ले जाती हैं जिन्हें संदूषण या घटक विफलता के कारण उनकी सेवा जीवन समाप्त होने पर बदलने की आवश्यकता होती है।

Mitsubishi HA-N और HA-LF सर्वो मोटर फिटेड मशीनें। CNC मशीनिंग सेंटर, टर्निंग सेंटर, और अन्य मशीन टूल्स जो Mitsubishi HA-N या HA-LF सीरीज सर्वो मोटर से MDS-A या MDS-B सीरीज ड्राइव सिस्टम पर चल रहे हैं, जहां OSE104 मानक मोटर-एंड एनकोडर विनिर्देश है।

HC सीरीज मोटर MDS-B/MDS-C1 ड्राइव सिस्टम। Mitsubishi HC सीरीज मोटर और MDS-B-V या MDS-C1-V सर्वो एम्पलीफायर से लैस मशीनों पर फीड और पोजिशनिंग अक्ष अनुप्रयोग, जहां OSE104 एनकोडर संगतता एम्पलीफायर की समर्थित एनकोडर सूची में पुष्टि की गई है।

मोटर रीबिल्ड के दौरान एनकोडर प्रतिस्थापन। Mitsubishi मोटर में आंतरिक एनकोडर को एक पूर्ण मोटर ओवरहाल के हिस्से के रूप में बदलने वाली सर्वो मोटर मरम्मत सुविधाएं — बेयरिंग, वाइंडिंग, और एनकोडर प्रतिस्थापन सेवा के हिस्से के रूप में एक नया या पुनर्निर्मित OSE104 फिट करना।

अक्सर पूछे जाने वाले प्रश्न

Q1: OSE104 और OSA104 के बीच क्या अंतर है?

दोनों 100,000 ppr पर काम करते हैं और MDS सीरीज एम्पलीफायर के साथ समान 4-तार सीरियल इंटरफ़ेस का उपयोग करते हैं। मौलिक अंतर स्थिति प्रतिधारण है: OSA104 एब्सोल्यूट है — यह उसी तरह बैटरी बैकअप की आवश्यकता के बिना पावर-ऑफ के माध्यम से मल्टी-टर्न स्थिति बनाए रखता है, और होमिंग चक्र के बिना पावर-अप पर अक्ष निर्देशांक तुरंत ज्ञात होता है। OSE104 इंक्रीमेंटल है — स्थिति पूर्ण रूप से बनाए नहीं रखी जाती है, और मशीन निर्देशांक स्थापित करने के लिए हर सीएनसी पावर-अप पर एक संदर्भ-वापसी (होमिंग) ट्रेवर्स आवश्यक है। दोनों समान मोटर बॉडी में फिट होते हैं और समान MDS एम्पलीफायर सीरीज द्वारा समर्थित होते हैं। OSA104 थोड़ी अधिक कीमत पर होमिंग आवश्यकता को समाप्त करता है।

Q2: OSE104 एनकोडर वाला अक्ष कंपन और ओवरलोड अलार्म क्यों दिखाता है?

सबसे आम कारण ऑप्टिकल एन्कोडिंग डिस्क का संदूषण है — समय के साथ डिस्क सतह पर कूलेंट मिस्ट या ऑयल वाष्प की एक पतली, समान फिल्म जमा हो जाती है, ऑप्टिकल बीम को बिखेरती है और सिग्नल की गुणवत्ता को खराब करती है। सर्वो एम्पलीफायर दूषित फीडबैक सिग्नल पर मज़बूती से स्थिति लूप को बंद नहीं कर सकता है, जो अक्ष कंपन, फॉलोइंग एरर, और अंततः ओवरलोड या डिटेक्टर अलार्म उत्पन्न करता है। कभी-कभी आइसोप्रोपिल अल्कोहल के साथ माइक्रोफाइबर कपड़े पर डिस्क को साफ करने से एनकोडर ठीक हो जाता है; यदि संदूषण ने डिस्क को नक़्क़ाशी कर दिया है या यदि आंतरिक कैपेसिटर या बेयरिंग भी विफल हो गए हैं, तो प्रतिस्थापन या पेशेवर पुनर्निर्माण आवश्यक है।

Q3: क्या OSE104 MDS-C1 सीरीज एम्पलीफायर के साथ काम करेगा, या केवल पुराने MDS-A और MDS-B के साथ?

हाँ — OSE104 को MDS-C1-V सीरीज एनकोडर संगतता तालिकाओं में एक समर्थित मोटर-एंड एनकोडर के रूप में सूचीबद्ध किया गया है। यह MDS-A-SVJ, MDS-B-SVJ2, और MDS-B-V सीरीज की संगतता सूचियों में भी दिखाई देता है। सीरियल प्रोटोकॉल और एनकोडर डिवाइस आईडी MDS पीढ़ियों में सुसंगत हैं, जिससे OSE104 पुराने और नए Mitsubishi MDS ड्राइव सिस्टम दोनों के साथ बिना किसी संशोधन के संचालित हो सकता है।

Q4: OSE104, OSE104S, OSE104S1, और OSE104S2 के बीच क्या अंतर है?

S, S1, और S2 प्रत्यय विभिन्न यांत्रिक माउंटिंग कॉन्फ़िगरेशन को इंगित करते हैं — विशेष रूप से एनकोडर बॉडी पर माउंटिंग होल पैटर्न में भिन्नता। सभी चार वेरिएंट एक ही आंतरिक सर्किट बोर्ड, एक ही 20-बिट ऑप्टिकल डिस्क, एक ही सीरियल प्रोटोकॉल का उपयोग करते हैं, और ड्राइव सिस्टम को समान 100,000 ppr रिपोर्टेड रिज़ॉल्यूशन प्रदान करते हैं। वे संचालन में कार्यात्मक रूप से समान हैं। उस वेरिएंट को चुनें जिसकी माउंटिंग ज्यामिति सेवा की जा रही मोटर में भौतिक एनकोडर पॉकेट से मेल खाती है।

Q5: क्या OSE104 एनकोडर को सीधे बदलने के बजाय मरम्मत किया जा सकता है?

हाँ — OSE104 एक अच्छी तरह से स्थापित मरम्मत योग्य एनकोडर है। योग्य सेवा सुविधाएं आंतरिक कैपेसिटर (सबसे आम घटक विफलता), बेयरिंग, और पूर्ण ऑप्टिकल डिस्क असेंबली को बदलती हैं। संदूषण को अक्सर पूर्ण घटक प्रतिस्थापन के बिना सफाई के माध्यम से संबोधित किया जा सकता है। सीधे प्रतिस्थापन पर पेशेवर मरम्मत का लाभ लागत है — विशेष रूप से जब नए OSE104 स्टॉक महंगे हो सकते हैं और लीड टाइम परिवर्तनशील हो सकते हैं। इस एनकोडर प्रकार वाली कई मशीनों का प्रबंधन करने वाली सुविधाओं के लिए व्यावहारिक दृष्टिकोण यह है कि एक परीक्षणित विनिमय इकाई को शेल्फ पर रखा जाए ताकि विफलता होने पर उत्पादन तुरंत फिर से शुरू हो सके, फिर दीर्घकालिक पुनःपूर्ति रणनीति के रूप में पुनर्निर्माण के लिए विफल इकाई भेजी जाए।
