मित्सुबिशी एसी सर्वो मोटर एन्कोडर OSE105S2 OSE1O5S2 0SE105S2

वह घटक जो पोजिशनिंग को संभव बनाता है

सर्वो मोटर्स सभी ध्यान मिलता है. एन्कोडर वास्तविक काम करते हैं. हर बार एक सीएनसी अक्ष अपने लक्ष्य के माइक्रोन के भीतर बंद हो जाता है, हर बार एक सर्वो मोटर एक काटने के भार के तहत स्थिति रखता है,हर बार जब एक ड्राइव पता चलता है कि शाफ्ट एक डिग्री के एक अंश द्वारा बह गया है कि जानकारी एन्कोडर से आता है.मित्सुबिशी OSE105S2मित्सुबिशी के इक्विमेंटल रोटरी ऑप्टिकल एन्कोडर पर इस्तेमाल किया जाता हैएचसी और एचसीआर श्रृंखला के सर्वो मोटर, और यह समझना कि यह क्या करता है यह बताता है कि इसे सही ढंग से बदलना उतना ही महत्वपूर्ण क्यों है जितना कि मोटर को बदलना।

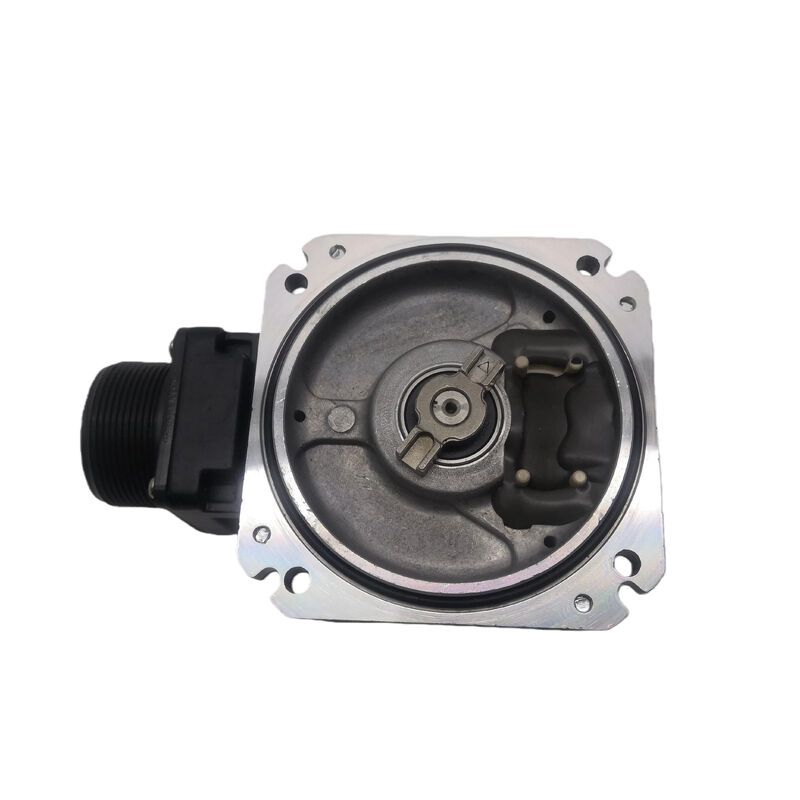

यह एकफ्लैंज-माउंटेड वृद्धिशील एन्कोडरकि servo मोटर के पीछे पर घुड़सवार, वास्तविक समय में शाफ्ट की स्थिति और गति को पढ़ने और एक पर servo ड्राइव करने के लिए उस डेटा वापस खिला8-पिन कनेक्टर इंटरफ़ेसयह आउटपुट करता हैए, बी और जेड चरण संकेतदिशा और स्थिति की गिनती के लिए चौकोर A और B चैनल और संदर्भ और होमिंग संचालन के लिए प्रति मोड़ एक बार Z सूचकांक पल्स।1,000प्रति मोड़ 1000 धड़कनें, एक ऐसा आंकड़ा जो सीधे सीएनसी अनुप्रयोगों में इन मोटर्स के लिए जाने जाने वाले ठीक पोजिशनिंग ग्रैन्युलरटी में अनुवाद करता है।

जापान में निर्मित Mitsubishi इलेक्ट्रिक के सटीकता मानकों के लिए,OSE105S2 Mitsubishi-नियंत्रित मशीन टूल्स के एक बड़े स्थापित आधार की प्रतिक्रिया रीढ़ है जो अभी भी दुनिया भर में सक्रिय उत्पादन सेवा में हैं.

एक वृद्धिशील एन्कोडर स्थिति को संग्रहीत नहीं करता है यह गति को गिनता है। प्रत्येक बार शाफ्ट घूमता है, एन्कोडर के अंदर ऑप्टिकल डिस्क एक प्रकाश स्रोत से गुजरता है,ए और बी चैनलों पर विद्युत धड़कन उत्पन्नड्राइव उन धड़कनों की गिनती करता है और ज्ञात संदर्भ बिंदु के सापेक्ष स्थिति का पता लगाता है।Z-चरण नाड़ी एक पूर्ण क्रांति चिह्नित करता है और स्थापित करने के लिए प्रयोग किया जाता है या स्टार्टअप पर उस संदर्भ बिंदु की पुष्टि.

1 बजे,000प्रति मोड़ 1000 धड़कनें the OSE105S2 provides enough resolution to give the servo drive extremely fine angular discrimination — the difference between position counts is small enough that the closed-loop control system can react smoothly to tiny deviations rather than making coarse correctionsयही कारण है कि इस एन्कोडर से लैस एचसी-सीरीज के मोटर्स स्पीड रेंज में सुचारू और संवेदनशील महसूस करते हैं।बजाय कदम या शिकार व्यवहार है कि कम रिज़ॉल्यूशन प्रतिक्रिया पैदा करता है प्रदर्शित करने के.

ऑप्टिकल सेंसिंग तकनीक एनकोडर को विद्युत चुम्बकीय हस्तक्षेप के प्रतिरोधी बनाती है ¥ सीएनसी मशीन वातावरण में प्रासंगिक जहां धुरी ड्राइव शोर, वीएफडी स्विचिंग,और अन्य ईएमआई स्रोत मौजूद हैं और अन्यथा चुंबकीय रूप से संवेदनशील प्रतिक्रिया प्रणाली पर स्थिति डेटा भ्रष्ट होगा.

OSE105S2 Mitsubishi की पुरानी पीढ़ी से जुड़ा हुआ हैएचसी श्रृंखला के मोटरकारखाने में एकीकृत एक के बजाय एक अलग से घुड़सवार एन्कोडर का इस्तेमाल किया। इस एन्कोडर का उपयोग करने के लिए ज्ञात मोटर्स मेंHC-SF, HC-SFSपरिवारों के साथ-साथएचसी-एमएफ और एचसीआर श्रृंखलायह मोटर्स के साथ भी दिखाई देता हैएमआर-जे सीरीज़ के एम्पलीफायरउन पीढ़ियों में।

यह नई मित्सुबिशी सर्वो मोटर्स के विपरीत है जैसे कि एचसी-एमएफएस या एचएफ-एसपी श्रृंखला में एनकोडर सीधे मोटर आवास में एक सील इकाई के रूप में एकीकृत है। इन मोटर्स के लिए,एन्कोडर एक अलग से प्रतिस्थापित घटक नहीं हैOSE105S2 की अलग-अलग इकाई वास्तुकला का अर्थ है कि जब एक एन्कोडर एक संगत एचसी श्रृंखला मोटर पर विफल हो जाता है, तो मोटर शरीर ही पूरी तरह से परिचालन योग्य हो सकता है। केवल एन्कोडर को बदलने की आवश्यकता है।

OSE105S2 विरासत मित्सुबिशी सर्वो सिस्टम के लिए अधिक आम रूप से प्राप्त एन्कोडर स्पेयर पार्ट्स में से एक है। एन्कोडर विफलता आमतौर पर निम्न रूप में प्रकट होती हैः

एन्कोडर को बदलने से पहले, it's worth ruling out cable damage and connector contamination — the 8-pin connector at the motor rear end is exposed to coolant and debris in many CNC installations and is a common source of signal issues that mimic encoder failure.

एक प्रतिस्थापन OSE105S2 खरीदते समय, सत्यापित इकाई एक संगत मित्सुबिशी servo प्रणाली पर परीक्षण किया गया है, न कि सिर्फ चालू. एक वास्तविक कार्यात्मक परीक्षण ऑप्टिकल डिस्क अखंडता की पुष्टि,सिग्नल आउटपुट गुणवत्ता, और Z-अवधि के पल्स की सटीकता, जिनमें से कोई भी केवल दृश्य निरीक्षण द्वारा सत्यापित नहीं किया जा सकता है।
