उत्पाद विवरण:
|
| स्थिति: | नई फ़ैक्टरी सील (NFS) | recyclability: | E6C3-AG5C |
|---|---|---|---|
| मूल: | जापान | ||
| प्रमुखता देना: | घुमावदार a860-2150-v001,रोटरी सर्वो मोटर एनकोडर,एनकोडर a860-2150-v001 |
||
एब्सोल्यूट | 9-बिट ग्रे कोड | IP65 | 50 मिमी हाउसिंग | 12–24 VDC
अधिकांश स्थिति सेंसर आपको बताते हैं कि कुछ कितना चला है। एक एब्सोल्यूट एन्कोडर आपको ठीक-ठीक बताता है कि कुछ कहाँ हैहै — पावर कट के बाद भी, मशीन रीस्टार्ट के बाद भी। यह अंतर उत्पादन लाइन पर बहुत मायने रखता है जहाँ री-होमिंग रूटीन में समय लगता है और अप्रत्याशित बहाव से पुर्जे खराब होते हैं।

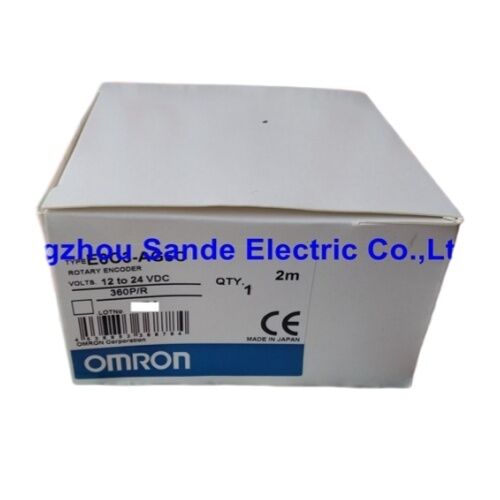

OMRON E6C3-AG5C 360P/R उस सिद्धांत पर निर्मित एक मजबूत एब्सोल्यूट रोटरी एन्कोडर है। प्रति क्रांति 360 पल्स और ग्रे कोड आउटपुट के साथ, यह पूर्ण 360° रोटेशन में स्पष्ट कोणीय स्थिति डेटा प्रदान करता है — संदर्भ बिंदु से पल्स गिनने की आवश्यकता नहीं, पावर बहाली के बाद कोई आरंभीकरण अनुक्रम आवश्यक नहीं।
| पैरामीटर | मान |
|---|---|
| एन्कोडर प्रकार | एब्सोल्यूट |
| रिज़ॉल्यूशन | 360 P/R (9-बिट) |
| आउटपुट प्रकार | NPN ओपन कलेक्टर |
| आउटपुट कोड | ग्रे कोड |
| आपूर्ति वोल्टेज | 12 से 24 VDC |
| अधिकतम आउटपुट करंट | 35 mA |
| अधिकतम स्विचिंग फ़्रीक्वेंसी | 20 kHz |
| अधिकतम घूर्णी गति | 5,000 RPM |
| शाफ्ट व्यास | 8 मिमी (ठोस शाफ्ट) |
| हाउसिंग व्यास | 50 मिमी |
| हाउसिंग सामग्री | एल्यूमीनियम मिश्र धातु |
| शाफ्ट सामग्री | SUS303 स्टेनलेस स्टील |
| माउंटिंग | फ्लैंज माउंट |
| सुरक्षा रेटिंग | IP65 |
| ऑपरेटिंग तापमान | -10°C से +70°C |
| भंडारण तापमान | -25°C से +85°C |
| घर्षण टॉर्क | 0.01 Nm |
| जड़ता का क्षण | 2.3 × 10⁻⁶ kg·m² |
| केबल लंबाई विकल्प | 1 मीटर / 2 मीटर |
E6C3 श्रृंखला ने अपनी "मजबूत" उपाधि सामग्री से अर्जित की है। हाउसिंग एल्यूमीनियम मिश्र धातु है — हल्का लेकिन कठोर — जबकि शाफ्ट SUS303 स्टेनलेस स्टील है, जो खाद्य प्रसंस्करण और रासायनिक-संबंधित वातावरण में आम हल्के संक्षारक जोखिमों का सामना करता है। सील किए गए बेयरिंग और IP65 रेटिंग का मतलब है कि सामान्य परिचालन स्थितियों में पानी के जेट और हवा में कण चिंता का विषय नहीं हैं।
-10°C से +70°C तक के तापमान पर चलने वाला यह एन्कोडर थर्मल मुआवजे के बिना ठंडे गोदाम वातावरण से लेकर गर्म प्रक्रिया क्षेत्रों तक की सीमा को कवर करता है। भंडारण के लिए, सीमा और भी आगे तक फैली हुई है: -25°C से +85°C, जो तब मायने रखता है जब इकाइयाँ परिनियोजन चक्रों के बीच बिना गर्म अलमारियों पर समय बिताती हैं।
मानक बाइनरी आउटपुट में एक ज्ञात कमजोरी है: कुछ संक्रमण बिंदुओं पर, कई बिट एक साथ बदलते हैं, जो एक विंडो बनाता है — चाहे कितनी भी संक्षिप्त हो — जहाँ आउटपुट एक गलत मध्यवर्ती मान पढ़ सकता है। ग्रे कोड यह सुनिश्चित करके इसे समाप्त करता है कि किसी भी दिए गए संक्रमण पर केवल एक बिट बदलता है।
कोणीय स्थिति संवेदन के लिए, वह गुण विशेष रूप से मूल्यवान है। चाहे आप एक घूर्णन कैम, एक कन्वेयर इंडेक्सिंग स्थिति, या एक डायल तंत्र को ट्रैक कर रहे हों, E6C3-AG5C का ग्रे कोड आउटपुट बिट-संक्रमण समय के कारण होने वाली स्थिति त्रुटियों की श्रेणी को हटा देता है। यह एक मामूली सुधार नहीं है — यह उच्च-चक्र अनुप्रयोगों में एक मौलिक विश्वसनीयता लाभ है।
E6C3-AG5C स्वाभाविक रूप से किसी भी ऐसे एप्लिकेशन में फिट बैठता है जिसे पावर-ऑन संदर्भ रूटीन पर निर्भर किए बिना विश्वसनीय कोणीय स्थिति प्रतिक्रिया की आवश्यकता होती है। सामान्य उपयोग के मामलों में शामिल हैं:
NPN ओपन कलेक्टर कॉन्फ़िगरेशन का मतलब है कि एन्कोडर के आउटपुट सक्रिय होने पर ग्राउंड से जुड़ते हैं, लोड को आउटपुट और पॉजिटिव सप्लाई रेल के बीच जोड़ा जाता है। यह OMRON पीएलसी, मित्सुबिशी, सीमेंस S7 डिजिटल इनपुट कार्ड और 12–24 VDC रेंज में काम करने वाले अधिकांश अन्य औद्योगिक नियंत्रकों के लिए सबसे व्यापक रूप से संगत आउटपुट प्रकार है। पुल-अप रेसिस्टर्स आमतौर पर पीएलसी इनपुट मॉड्यूल में निर्मित होते हैं, इसलिए अधिकांश मानक वायरिंग योजनाओं में किसी अतिरिक्त घटक की आवश्यकता नहीं होती है।
Q1: क्या पावर लॉस के बाद E6C3-AG5C अपनी स्थिति रीडिंग बनाए रखता है?
हाँ — यह एक एब्सोल्यूट एन्कोडर का मुख्य लाभ है। इंक्रीमेंटल प्रकारों के विपरीत जिन्हें प्रत्येक पावर साइकिल के बाद होम पोजीशन पर वापस आना पड़ता है, E6C3-AG5C प्रत्येक शाफ्ट कोण के लिए एक अद्वितीय स्थिति कोड आउटपुट करता है। इसे फिर से पावर अप करें और स्थिति तुरंत उपलब्ध हो जाती है।
Q2: E6C3-AG5C और E6C3-AG5C-C के बीच क्या अंतर है?
प्रत्यय "-C" नंगे उड़ने वाले लीड के बजाय प्री-वायर्ड कनेक्टर टर्मिनेशन को इंगित करता है। दोनों समान विद्युत और यांत्रिक विनिर्देश साझा करते हैं। चुनाव आपकी पैनल वायरिंग वरीयता पर निर्भर करता है और क्या मशीन पर एक मिलान कनेक्टर पहले से उपयोग में है।
Q3: क्या यह एन्कोडर सीधे एक मानक पीएलसी डिजिटल इनपुट से जुड़ सकता है?
अधिकांश मामलों में, हाँ। NPN ओपन कलेक्टर आउटपुट OMRON, सीमेंस और मित्सुबिशी पीएलसी पर आम सोर्सिंग (PNP-प्रकार) डिजिटल इनपुट के साथ संगत है। हमेशा सत्यापित करें कि आपके पीएलसी का इनपुट वोल्टेज रेंज एन्कोडर के आपूर्ति वोल्टेज से मेल खाता है और इनपुट प्रतिबाधा 35 mA आउटपुट करंट रेटिंग के अनुकूल है।
Q4: यदि शाफ्ट की गति 5,000 RPM से अधिक हो जाए तो क्या होगा?
रेटेड अधिकतम गति से ऊपर संचालन से सिग्नल अखंडता के मुद्दे और बेयरिंग का तेजी से घिसाव हो सकता है। 20 kHz स्विचिंग फ़्रीक्वेंसी सीमा भी उच्च RPM पर एक बाधा बन जाती है — 5,000 RPM पर 360 P/R के साथ, आउटपुट फ़्रीक्वेंसी पहले से ही 30 kHz पर है, यही कारण है कि इस रिज़ॉल्यूशन के लिए यांत्रिक गति सीमा विद्युत सीमा के बजाय बाध्यकारी बाधा है।
Q5: क्या E6C3-AG5C गीले या वॉशडाउन वातावरण के लिए उपयुक्त है?
IP65 किसी भी दिशा से कम दबाव वाले पानी के जेट से बचाता है, जो अधिकांश छींटे और अप्रत्यक्ष वॉशडाउन एक्सपोजर को कवर करता है। यह पूर्ण विसर्जन या उच्च दबाव वाले वॉशडाउन के लिए रेटेड नहीं है। आक्रामक सफाई रूटीन वाले खाद्य प्रसंस्करण या पेय वातावरण के लिए, स्थापना से पहले सत्यापित करें कि सफाई दबाव और रसायन IP65 मापदंडों के भीतर हैं।
