सर्वो मोटर एनकोडर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A860-0360-T001 |

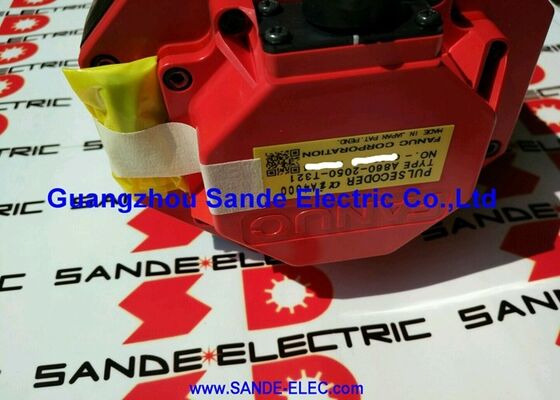

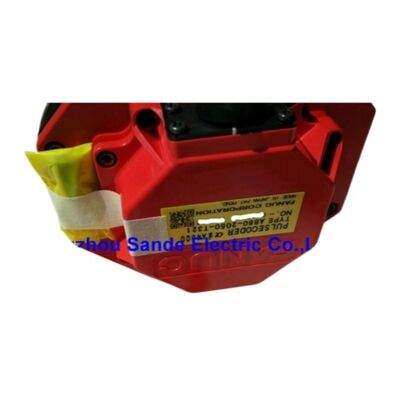

यह Fanuc A860-0360-T001 स्मॉल-फ्रेम Fanuc अल्फा सीरीज़ AC सर्वो मोटर्स के लिए एब्सोल्यूट αA64 (64K ppr) पल्स कोडर है।
यह A860-0360 परिवार के छोटे सिरे पर बैठता है, जो a1/3000, a2/2000, a2/3000, और αM2.5/3000 मोटर्स के कॉम्पैक्ट मोटर फ्रेम से शारीरिक रूप से मेल खाता है — और यह ठीक यही स्मॉल-फ्रेम निर्माण है जो इसे बड़े अल्फा मोटर्स पर उपयोग किए जाने वाले बड़े αA64 वेरिएंट के साथ गैर-विनिमेय बनाता है।
मोटर फ्रेम एनकोडर बॉडी के आकार को नियंत्रित करता है, और आकार का अंतर यांत्रिक है, विद्युत नहीं — दोनों स्मॉल और लार्ज फ्रेम A860-0360 वेरिएंट एक ही सीएनसी इंटरफ़ेस को समान 64K ppr एब्सोल्यूट फीडबैक उत्पन्न करते हैं।
15-पिन मेल फ्लैट प्लग कनेक्टर इस एनकोडर को A860-0360 परिवार के लिए Fanuc की बाद की कनेक्टर पीढ़ी से संबंधित के रूप में पहचानता है, जो सबसे पहले T101 वेरिएंट के पुराने हार्डवायर्ड केबल निर्माण से आगे बढ़ चुका है।
फ्लैट प्लग मोटर के एनकोडर केबल असेंबली में फीमेल सॉकेट से जुड़ता है, और केबल वहां से सर्वो एम्पलीफायर के एनकोडर इनपुट तक चलता है।
कनेक्टर-आधारित डिज़ाइन का मतलब है कि एनकोडर को केबल रूटिंग को परेशान किए बिना बदला जा सकता है, जो मोटर रखरखाव के दौरान एक व्यावहारिक लाभ है।
मोशन कंट्रोल के दृष्टिकोण से, A860-0360-T001 हर एब्सोल्यूट पल्स कोडर के मुख्य कार्य को पूरा करता है: यह सर्वो एम्पलीफायर को ठीक-ठीक बताता है कि मोटर शाफ्ट किसी भी क्षण कहां है, बिना मशीन को पावर-अप पर रेफरेंस रिटर्न करने की आवश्यकता के।
हर नियोजित या अनियोजित मशीन पावर साइकिल के बाद, सीएनसी पावर अप होता है और तुरंत प्रत्येक अक्ष की स्थिति जानता है — यह मानते हुए कि सर्वो एम्पलीफायर की बैटरी ने पावर-ऑफ अवधि के माध्यम से मल्टी-टर्न पोजीशन काउंट को बनाए रखा है।
उत्पादन वातावरण के लिए जहां मशीन स्टार्टअप समय और सेटअप दोहराव मायने रखता है, यह एब्सोल्यूट पोजीशन रिटेंशन कोई विलासिता नहीं है; यह एक बेसलाइन परिचालन आवश्यकता है।
Fanuc द्वारा A860-0360-T001 को बंद कर दिया गया है, जिसमें आपूर्ति अब पूरी तरह से प्रबंधित एक्सचेंज पूल और नियंत्रित अधिशेष से आ रही है।
यह जिन स्मॉल-फ्रेम अल्फा मोटर्स की सेवा करता है — जिनका उपयोग अक्सर मशीनिंग सेंटरों, टर्निंग सेंटरों और ट्रांसफर लाइनों पर हल्के-ड्यूटी अक्षों में किया जाता है — कई उत्पादन वातावरणों में संचालित होते रहते हैं, जिससे परीक्षण किए गए रिप्लेसमेंट एनकोडर एक सक्रिय रखरखाव आवश्यकता बन जाते हैं।
| पैरामीटर | मान |
|---|---|
| एनकोडर मॉडल | αA64 (अल्फा A 64K) |
| रिज़ॉल्यूशन | 64,000 ppr |
| फीडबैक प्रकार | सीरियल एब्सोल्यूट (मल्टी-टर्न) |
| कनेक्टर | 15-पिन मेल फ्लैट प्लग |
| फ्रेम | स्मॉल (लार्ज फ्रेम के साथ गैर-विनिमेय) |
| संगत मोटर्स | a1/3000, a2/2000, a2/3000, aM2.5/3000 |
| मोटर सीरीज़ | अल्फा (प्री-आई पीढ़ी) |
| सीएनसी संगतता | 15/16/18/21 (मॉडल ए) |
| ऑपरेशन | मोशन फीडबैक |
| स्थिति | बंद / अधिशेष विनिमय |
अल्फा सीरीज़ विभिन्न प्रकार के मोटर टॉर्क रेटिंग को कवर करती है, और मोटर का भौतिक आकार टॉर्क के साथ बढ़ता है।
a1/3000 जैसे स्मॉल-फ्रेम मोटर में a6/3000 जैसे मिड-फ्रेम मोटर की तुलना में काफी छोटा रियर हाउसिंग व्यास होता है।
एनकोडर को मोटर के रियर हाउसिंग में फिट होना चाहिए — डिस्क असेंबली मोटर शाफ्ट से जुड़ती है, और एनकोडर बॉडी रियर हाउसिंग प्लेट पर माउंट होती है।
इसका मतलब है कि A860-0360-T001 का एनकोडर बॉडी व्यास और माउंटिंग पैटर्न स्मॉल-फ्रेम मोटर्स के लिए विशिष्ट है, और स्मॉल-फ्रेम मोटर पर लार्ज-फ्रेम αA64 एनकोडर (या इसके विपरीत) फिट करना यांत्रिक रूप से असंभव है, बिना ऐसे संशोधनों के जो फैक्ट्री-अनुमोदित नहीं हैं।
जब T001 का रिप्लेसमेंट सोर्सिंग करते हैं, तो सही पार्ट नंबर पर कोई समझौता नहीं किया जा सकता है — स्मॉल-फ्रेम मोटर के लिए T001 को लार्ज-फ्रेम अल्फा मोटर रेंज से T201 या T211 से प्रतिस्थापित नहीं किया जा सकता है, भले ही सभी समान 64K ppr एब्सोल्यूट फीडबैक उत्पन्न करते हों। पार्ट नंबर मोटर मॉडल से मेल खाना चाहिए।
A860-0360-T001 की स्थापना में एब्सोल्यूट पोजीशन मेमोरी सर्वो एम्पलीफायर में बैटरी बैकअप पर निर्भर करती है।
बैटरी एम्पलीफायर के SRAM को बनाए रखती है — जो संचित मल्टी-टर्न एनकोडर काउंट को रखती है — मशीन पावर-ऑफ के दौरान। एक स्वस्थ बैटरी के बिना, अगले पावर-डाउन पर काउंट खो जाता है, और मशीन को अगले पावर-अप पर पूर्ण रेफरेंस रिटर्न की आवश्यकता होती है।
बैटरी प्रबंधन सरल है लेकिन आसानी से अनदेखा किया जा सकता है।
जब बैटरी वोल्टेज चेतावनी सीमा तक गिर जाता है तो सीएनसी BAT अलार्म उत्पन्न करता है। सही प्रतिक्रिया मशीन को पावर चालू रखते हुए बैटरी को बदलना है — एम्पलीफायर की सप्लाई वोल्टेज बैटरी स्वैप के माध्यम से SRAM को बरकरार रखती है।
मशीन के डी-एनर्जाइज्ड होने पर बैटरी को बदलने से पोजीशन डेटा लॉस का खतरा होता है यदि बैटरी पहले ही समाप्त हो चुकी थी। अधिकांश Fanuc सर्वो सिस्टम मानक 3.6V लिथियम डी-सेल या समकक्ष बैटरी का उपयोग करते हैं; मशीन के रखरखाव मैनुअल से सही पार्ट नंबर की पुष्टि करें।
Q1: इस ही एनकोडर परिवार में A860-0360-T001 और A860-0360-T011 के बीच क्या अंतर है?
दोनों स्मॉल-फ्रेम αA64 एब्सोल्यूट एनकोडर हैं जो समान मोटर रेंज के लिए समान 64K ppr विनिर्देश और 15-पिन फ्लैट प्लग कनेक्टर के साथ हैं। T011 में एक आंतरिक सुपरकैपेसिटर शामिल है जो एम्पलीफायर बैटरी से स्वतंत्र, मशीन पावर-ऑफ के बाद अल्पकालिक (मिनट) पोजीशन बैकअप प्रदान करता है।
T001 में कोई आंतरिक सुपरकैपेसिटर नहीं है — यह पोजीशन रिटेंशन के लिए पूरी तरह से एम्पलीफायर बैटरी पर निर्भर करता है।
उन मशीनों के लिए जहां नियोजित पावर-ऑफ अवधि छोटी होती है और बैटरी रखरखाव विश्वसनीय होता है, T001 कार्यात्मक रूप से समतुल्य है।
T011 का सुपरकैपेसिटर संक्षिप्त अनियोजित पावर इंटरप्शन के लिए एक अतिरिक्त सुरक्षा मार्जिन प्रदान करता है।
Q2: क्या भविष्य-प्रूफ अपग्रेड के लिए A860-0360-T001 को अल्फा आई सीरीज़ एनकोडर से बदला जा सकता है?
नहीं। A860-0360-T001 अल्फा (प्री-आई) मोटर पीढ़ी की सेवा करता है और अल्फा सीरियल एनकोडर प्रोटोकॉल का उपयोग करता है। अल्फा आई सीरीज़ एनकोडर (A860-2000/2001/2005 परिवार) एक अलग सीरियल प्रोटोकॉल का उपयोग करते हैं और शारीरिक रूप से विभिन्न मोटर फ्रेम शैलियों पर माउंट होते हैं।
अल्फा मोटर पर अल्फा आई एनकोडर फिट करना यांत्रिक या विद्युत रूप से संगत नहीं है।
यदि एक वास्तविक अपग्रेड पथ वांछित है, तो इसके लिए मोटर को ही एक समकक्ष अल्फा आई मोटर से बदलना, सर्वो एम्पलीफायर को अल्फा आई संगत इकाई से बदलना, और सीएनसी के सर्वो मापदंडों को अपडेट करना आवश्यक है — यह एक पूर्ण अक्ष ड्राइव अपग्रेड है, एनकोडर स्वैप नहीं।
Q3: स्थायी अलार्म दिखाई देने से पहले A860-0360-T001 के विफल होने के संकेत क्या हैं?
अधूरी SV-360 सीरीज़ अलार्म जो पावर साइकलिंग पर साफ हो जाते हैं, सबसे शुरुआती विद्युत संकेतक हैं — ये एनकोडर-टू-केबल इंटरफ़ेस पर मार्जिनल सिग्नल गुणवत्ता, या रोटेशन के तहत खराब हो रहे ऑप्टिकल डिस्क प्रदर्शन का सुझाव देते हैं।
अक्ष स्थिति त्रुटियां जहां सीएनसी उच्च गति आंदोलन के दौरान एक निश्चित वृद्धि (आमतौर पर एनकोडर की स्थिति गणना का एक गुणक) द्वारा स्थिति का ट्रैक खो देता है, डिस्क संदूषण के कारण कभी-कभी छूटी हुई गणनाओं का संकेत दे सकता है।
शारीरिक संकेतकों में मोटर शाफ्ट को हाथ से घुमाते समय खुरदरापन या प्रतिरोध (एनकोडर में बेयरिंग पहनने का संकेत) और एनकोडर बॉडी सील के आसपास दृश्यमान शीतलक या तेल संदूषण शामिल हैं। इनमें से किसी को भी मशीन को रोकने वाले पूर्ण एनकोडर विफलता से पहले परीक्षण को प्रेरित करना चाहिए।
Q4: उत्पादन मशीन पर स्थापना से पहले एक अधिशेष A860-0360-T001 का मूल्यांकन कैसे किया जाना चाहिए?
कम से कम, रिप्लेसमेंट एनकोडर को एक संगत सीएनसी के साथ एक क्लोज्ड-लूप अल्फा मोटर टेस्ट रिग पर परीक्षण किया जाना चाहिए — रेटेड गति पर, दोनों दिशाओं में संचालित, सीरियल फीडबैक को कमांडेड पोजीशन के मुकाबले सत्यापित किया जाना चाहिए।
एक आपूर्तिकर्ता जो एक स्टेटिक बेंच पर परीक्षण करता है (एनकोडर को घुमाए बिना पावरिंग) एक ऐसे व्यक्ति की तुलना में बहुत कमजोर गुणवत्ता आश्वासन प्रदान कर रहा है जो वास्तविक Fanuc सिस्टम पर रोटेशन के तहत परीक्षण करता है। विशेष रूप से परीक्षण पद्धति के बारे में पूछें।
मुड़े हुए या जंग लगे पिन के लिए 15-पिन कनेक्टर का भी निरीक्षण करें और सत्यापित करें कि एनकोडर बॉडी हाउसिंग सील में कोई दरार या पिछले तरल प्रवेश का कोई सबूत नहीं है।
Q5: क्या A860-0360-T001 सीरियल ए एनकोडर (A860-0346-T101) के समान सीएनसी पीढ़ी के साथ संगत है?
हाँ — αA64 A860-0360-T001 और सीरियल ए A860-0346-T101 दोनों Fanuc सीरीज़ 15/16/18/21 (मॉडल ए) सीएनसी के साथ उनके संबंधित मोटर प्रकारों के साथ संगत हैं। हालांकि, दो एनकोडर विभिन्न मोटर परिवारों की सेवा करते हैं: T001 स्मॉल अल्फा मोटर्स पर जाता है, और सीरियल ए एनकोडर एस-सीरीज़ मोटर्स पर जाता है।
सीएनसी का सर्वो इंटरफ़ेस अपने डिजिटल सर्वो लूप के माध्यम से दोनों एनकोडर प्रकारों को संभालता है, लेकिन वे मोटर पीढ़ियों के बीच विनिमेय नहीं हैं — प्रत्येक एनकोडर केवल अपने इच्छित मोटर प्रकार पर फिट बैठता है।
