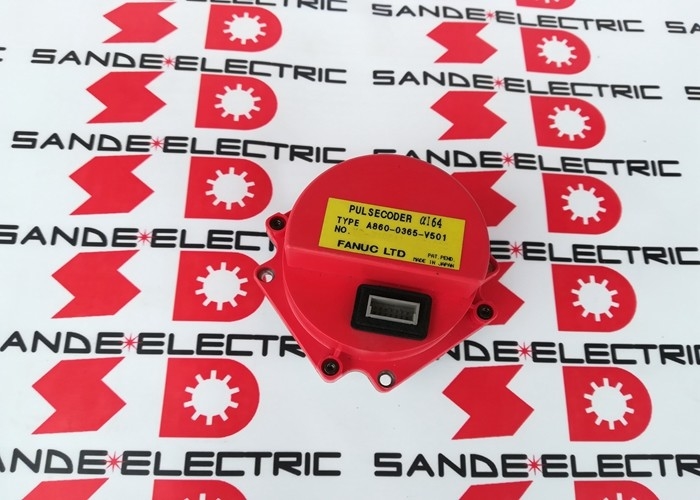

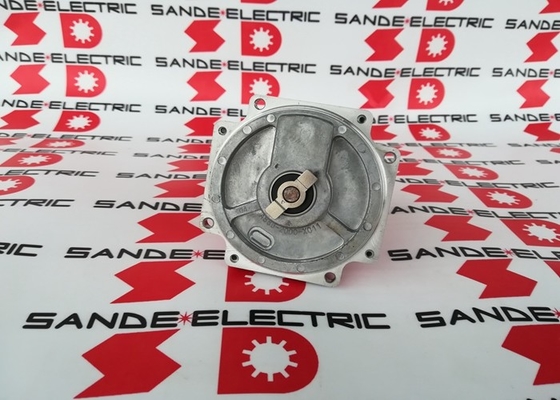

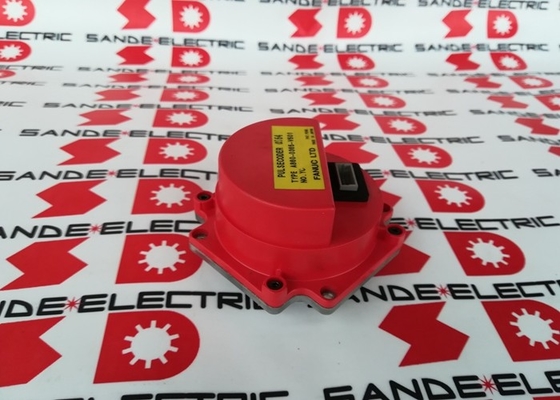

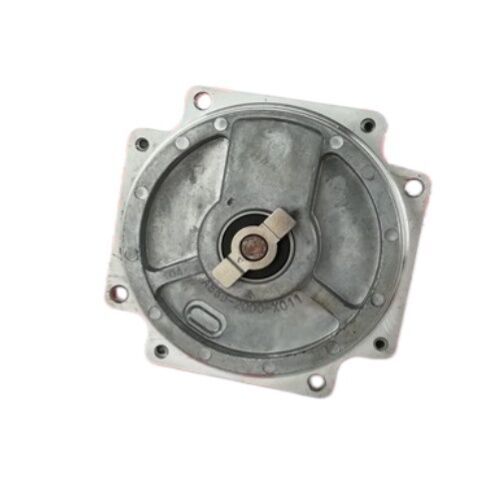

FANUC A860-0365-V501 अल्फा i64 इंक्रीमेंटल पल्स कोडर — FANUC CNC सिस्टम के लिए 64,000-पल्स सर्वो फीडबैक

किसी भी FANUC सर्वो तकनीशियन से पूछें कि वे CNC मशीन टूल की मरम्मत पर कौन सा एन्कोडर परिवार सबसे अधिक देखते हैं, और अल्फा i64 श्रृंखला मज़बूती से सामने आती है। FANUC A860-0365-V501 उस परिवार का इंक्रीमेंटल वेरिएंट है — एक 64,000-पल्स सीरियल पल्स कोडर जो दुनिया भर के मशीनिंग सेंटर, लेथ और स्वचालित उत्पादन लाइनों में FANUC अल्फा i श्रृंखला AC सर्वो मोटर्स के विशाल स्थापित आधार पर फिट किया गया है।

यह यूनिट परीक्षणित और पूरी तरह कार्यात्मक के रूप में पेश की जाती है — एक काम करने वाली मशीन से निकाली गई, FANUC सर्वो ड्राइव के विरुद्ध सत्यापित की गई, और शिपिंग से पहले स्वच्छ, स्थिर आउटपुट उत्पन्न करने की पुष्टि की गई।

64K रिज़ॉल्यूशन पर इंक्रीमेंटल — यह क्या प्रदान करता है

"I64" पदनाम आपको तुरंत महत्वपूर्ण संख्या बताता है: इस इंक्रीमेंटल एन्कोडर पर 64,000 पल्स प्रति रेवोल्यूशन। पल्स कोडर और सर्वो एम्पलीफायर के बीच FANUC के उच्च-रिज़ॉल्यूशन सीरियल संचार प्रोटोकॉल के माध्यम से, नियंत्रण प्रणाली सब-माइक्रोन अक्ष पोजिशनिंग को मशीन स्तर पर प्राप्त करने योग्य बनाने वाली महीनता के साथ स्थिति डेटा को संसाधित करती है।

इसकी तुलना पिछली FANUC पीढ़ियों से करें — पहली पीढ़ी के मोटर्स का 2,000-पल्स डीसी एन्कोडर, या यहां तक कि शुरुआती एसी सर्वो मोटर्स पर 8,000-पल्स एन्कोडर — और रिज़ॉल्यूशन में उछाल बताता है कि अल्फा i श्रृंखला ने पोजिशनिंग सटीकता और गति विनियमन के लिए बार क्यों उठाया जब इसे पेश किया गया था।

क्वाड्रैचर ए और बी आउटपुट, 90 डिग्री चरण से बाहर, सर्वो ड्राइव को एक साथ स्थिति गणना और यात्रा की दिशा दोनों प्रदान करते हैं। यह द्विदिश ट्रैकिंग का मतलब है कि नियंत्रण हर चाल पर ठीक-ठीक जानता है कि अक्ष कहां है, दोनों दिशाओं में, रिवर्सल पॉइंट पर कोई अस्पष्टता नहीं।

तकनीकी विनिर्देश

FANUC मोटर इकोसिस्टम में अल्फा i64

FANUC की अल्फा i श्रृंखला AC सर्वो मोटर्स ने 2000 के दशक की शुरुआत से पहले के अल्फा (रेड-कैप) श्रृंखला को प्रतिस्थापित किया और लगभग दो दशकों तक FANUC-नियंत्रित मशीन टूल्स में प्रमुख सर्वो प्लेटफॉर्म बन गई। अल्फा (aA64) एब्सोल्यूट एन्कोडर पीढ़ी और अल्फा i (aI64) इंक्रीमेंटल पीढ़ी के बीच मुख्य अंतर फीडबैक आर्किटेक्चर है:

aI64 एक इंक्रीमेंटल एन्कोडर है — यह एक ज्ञात प्रारंभिक संदर्भ से पल्स गिनता है बजाय एक एब्सोल्यूट स्थिति शब्द आउटपुट करने के। इसका मतलब है कि CNC नियंत्रण मशीन स्टार्टअप पर एक संदर्भ वापसी (होमिंग) ऑपरेशन के माध्यम से अक्ष संदर्भ स्थिति स्थापित करता है, जिसके बाद इंक्रीमेंटल गणना मशीन स्तर पर निरंतर, अत्यधिक सटीक स्थिति ट्रैकिंग प्रदान करती है।

FANUC का हाई-रिज़ॉल्यूशन सीरियल प्रोटोकॉल इस डेटा को एन्कोडर और एम्पलीफायर के बीच एक समर्पित दो-तार सीरियल लिंक पर प्रसारित करता है, जो समानांतर वायरिंग की सिग्नल अखंडता चुनौतियों के बिना 64K रिज़ॉल्यूशन को पूर्ण मोटर गति पर समर्थन करने के लिए आवश्यक उच्च डेटा थ्रूपुट प्रदान करता है।

V501 कनेक्टर वेरिएंट — केबल के बिना

FANUC पल्स कोडर भाग संख्याओं में V-प्रत्यय आमतौर पर एक नंगे एन्कोडर इकाई को इंगित करता है इंटरकनेक्टिंग केबल के बिना। A860-0365-V501 केबल के बिना शिप होता है — मिलान केबल असेंबली (A860-0360-V906) अलग से ऑर्डर की जाती है और एन्कोडर बॉडी को एम्पलीफायर के CN2 एन्कोडर पोर्ट से जोड़ती है।

मौजूदा मशीन पर प्रतिस्थापन कार्य के लिए, मूल केबल को आमतौर पर पुन: उपयोग किया जाता है यदि वह क्षतिग्रस्त न हो। केबल एक सामान्य विफलता बिंदु है — विशेष रूप से कनेक्टर पिन और कनेक्टर के निकट केबल के पहले कुछ सेंटीमीटर जहां बार-बार फ्लेक्सिंग होती है — इसलिए पुन: उपयोग करने से पहले इसका निरीक्षण करना कुछ मिनटों के लायक है।

यह एन्कोडर कहां पाया जाता है

A860-0365-V501 बहुत व्यापक रेंज के FANUC अल्फा i सर्वो मोटर मॉडल पर फिट किया गया है, जो 2000 के दशक की शुरुआत से लेकर 2010 के दशक तक निर्मित उपकरणों पर अक्ष ड्राइव अनुप्रयोगों को कवर करता है:

CNC मशीनिंग सेंटर — Mazak, Makino, Okuma, Haas, DMG Mori, और दर्जनों अन्य निर्माताओं से वर्टिकल और हॉरिजॉन्टल मशीनिंग सेंटर पर X, Y, Z, और रोटरी अक्ष ड्राइव जो FANUC अल्फा i सर्वो सिस्टम का उपयोग करते हैं

CNC टर्निंग सेंटर — दो-अक्ष और मल्टी-एक्सिस लेथ पर Z और X अक्ष सर्वो फीडबैक, साथ ही अधिक जटिल टर्निंग सेंटर पर सब-स्पिंडल और C-अक्ष ड्राइव

रोबोट जॉइंट्स — M और R श्रृंखला परिवारों में FANUC औद्योगिक रोबोट ने अपने जॉइंट एक्सिस में aI64 पल्स कोडर्स के साथ अल्फा i सर्वो मोटर्स का इस्तेमाल किया

फ्लेक्सिबल मैन्युफैक्चरिंग सिस्टम — पैलेट चेंजर, स्वचालित सामग्री हैंडलिंग सिस्टम, और उसी युग की FANUC CNC और सर्वो तकनीक के आसपास निर्मित ट्रांसफर लाइनें

प्रयुक्त और परीक्षणित खरीदना — व्यावहारिक मामला

यह एक परीक्षणित, प्रयुक्त इकाई है — और A860-0365-V501 के लिए, यह एक उचित और सामान्य सोर्सिंग विकल्प है। नई इकाइयां, जब उपलब्ध होती हैं, तो महत्वपूर्ण मूल्य प्रीमियम लेती हैं। एक परीक्षणित प्रयुक्त एन्कोडर जिसे एक काम करने वाले सर्वो सिस्टम पर सत्यापित किया गया है, उसकी एक ज्ञात कार्यात्मक स्थिति होती है, और अंदर के बेयरिंग आमतौर पर वर्षों तक बिना किसी समस्या के चले होते हैं — ये सटीक ऑप्टिकल उपकरण हैं, सामान्य ऑपरेटिंग परिस्थितियों में उच्च-घिसाव वाले घटक नहीं।

प्रयुक्त पल्स कोडर्स के साथ सावधानी हमेशा बेयरिंग की स्थिति और ऑप्टिकल सेंसिंग असेंबली की अखंडता के बारे में होती है। एक मशीन से निकाली गई इकाई जो असंबंधित कारणों से विफल हो गई और एक सर्वो ड्राइव के विरुद्ध परीक्षण की गई, वह एक अप्रमाणित अधिशेष पुल से काफी अलग है। शिपिंग से पहले प्रतिनिधि गति पर स्वच्छ A, B, और Z चैनल आउटपुट उत्पन्न करने वाले एन्कोडर को सत्यापित करना उचित परिश्रम का मानक है जो एक परीक्षणित प्रयुक्त इकाई को एक विश्वसनीय खरीद बनाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A860-0365-V501 एक एब्सोल्यूट या इंक्रीमेंटल एन्कोडर है?

यह इंक्रीमेंटल है। अल्फा i64 में "I" इंक्रीमेंटल के लिए खड़ा है — यह एक संदर्भ बिंदु से पल्स गिनकर स्थिति को ट्रैक करता है। मशीन स्टार्टअप पर होमिंग चक्र के माध्यम से अक्ष संदर्भ स्थापित करती है। यह एब्सोल्यूट एन्कोडर से अलग है, जो संदर्भ वापसी की आवश्यकता के बिना सीधे स्थिति आउटपुट करते हैं।

Q2: क्या यह एन्कोडर केबल के साथ आता है?

नहीं। V501 वेरिएंट केबल के बिना (W/O केबल) आपूर्ति की जाती है। मिलान केबल असेंबली A860-0360-V906 है, जो एन्कोडर को सर्वो एम्पलीफायर के CN2 एन्कोडर इनपुट से जोड़ता है। एक प्रतिस्थापन नौकरी पर, मौजूदा मशीन केबल को आमतौर पर पुन: उपयोग किया जा सकता है यदि वह अच्छी स्थिति में हो।

Q3: कौन से FANUC सर्वो मोटर्स और एम्पलीफायर A860-0365-V501 का उपयोग करते हैं?

यह पल्स कोडर FANUC अल्फा i श्रृंखला AC सर्वो मोटर्स (A06B-0xxx श्रृंखला aI64 एन्कोडर पदनाम के साथ) पर फिट किया गया है। यह FANUC αi और αiS श्रृंखला सर्वो एम्पलीफायर के साथ काम करता है और 0i, 16i, 18i, 21i, 30i, 31i, और 32i परिवारों में CNC नियंत्रण के साथ संगत है। ऑर्डर करने से पहले मोटर नेमप्लेट भाग संख्या के विरुद्ध पुष्टि करें।

Q4: एक प्रयुक्त पल्स कोडर के लिए "परीक्षणित" का क्या अर्थ है?

एक परीक्षणित पल्स कोडर को वास्तविक FANUC सर्वो ड्राइव सिस्टम पर विद्युत रूप से सत्यापित किया गया है — यह पुष्टि करता है कि A, B, और Z चैनल आउटपुट मौजूद हैं, स्वच्छ हैं, और ऑपरेटिंग गति पर सही ढंग से चरणबद्ध हैं। यह एक साधारण दृश्य या निरंतरता जांच से अधिक सार्थक है और पुष्टि करता है कि ऑप्टिकल सेंसिंग असेंबली और इलेक्ट्रॉनिक्स डिजाइन के अनुसार काम कर रहे हैं।

Q5: क्या A860-0365-V501 में खराबी आने पर उसकी मरम्मत की जा सकती है?

हाँ — विशेषज्ञ FANUC मोटर और एन्कोडर मरम्मत सेवाएं बेयरिंग को बदल सकती हैं, ऑप्टिकल डिस्क को फिर से बैठा सकती हैं, और aI64 पल्स कोडर पर कनेक्टर क्षति की मरम्मत कर सकती हैं। मरम्मत एक व्यवहार्य मार्ग है जब एन्कोडर हाउसिंग और ऑप्टिकल डिस्क बरकरार होते हैं लेकिन बेयरिंग विफलता या कनेक्टर दोष ने इकाई को गैर-कार्यात्मक बना दिया है। भौतिक डिस्क क्षति या टूटे हुए हाउसिंग वाली इकाइयों के लिए, प्रतिस्थापन व्यावहारिक विकल्प है।
