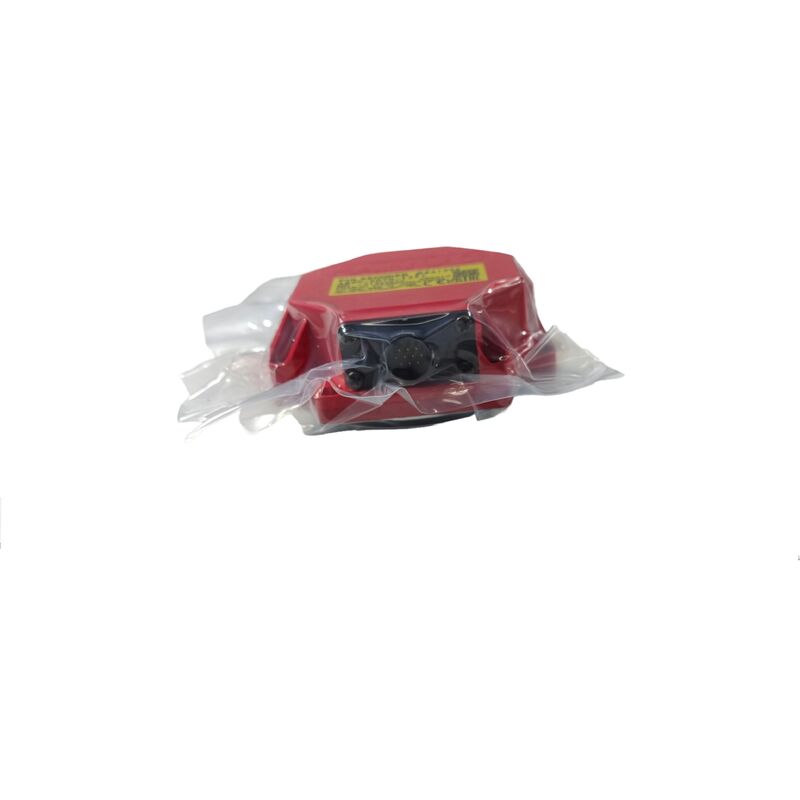

FANUC A860-2120-T511 स्पिंडल मोटर एनकोडर — FANUC AC स्पिंडल सिस्टम के लिए अल्फा i BZi सेंसर

जब सीएनसी स्पिंडल ओरिएंट नहीं होता है, रिजिड टैपिंग से खराब थ्रेड बनते हैं, या कंट्रोल स्पिंडल सेंसर अलार्म देता है, तो समस्या अक्सर एक घटक में पाई जाती है: स्पिंडल मोटर एनकोडर। FANUC A860-2120-T511 FANUC के अल्फा i सीरीज़ AC स्पिंडल मोटर्स के लिए फैक्ट्री-मैच्ड फीडबैक सेंसर है — एक मैग्नेटिक गियर-टूथ सेंसर जो स्पिंडल एम्पलीफायर को निरंतर गति और स्थिति डेटा प्रदान करता है जिसकी उसे ओरिएंटेशन, सी-एक्सिस और सिंक्रोनाइज़्ड फीड साइकिल को आत्मविश्वास से चलाने के लिए आवश्यकता होती है।

यह एनकोडर वास्तव में क्या है

A860-2120-T511 FANUC के अल्फा i BZi (BZ) सेंसर परिवार

से संबंधित है — AC स्पिंडल मोटर फीडबैक के लिए विशेष रूप से डिज़ाइन किए गए मैग्नेटिक सेंसिंग यूनिट्स की एक श्रृंखला। ऑप्टिकल पल्स कोडर के विपरीत जो एक स्लॉटेड डिस्क के माध्यम से प्रकाश की गिनती करते हैं, BZi सेंसर स्पिंडल मोटर शाफ्ट पर लगे एक प्रिसिजन गियर रिंग के दांतों को पढ़ता है, एक उच्च-आवृत्ति सिग्नल उत्पन्न करता है जिसे स्पिंडल ड्राइव गति और कोणीय स्थिति डेटा में परिवर्तित करता है।

यह मैग्नेटिक सेंसिंग दृष्टिकोण BZi सेंसर को स्पिंडल मोटर के कठोर वातावरण में एक व्यावहारिक लाभ देता है: यह तेल की धुंध, धातुई धूल, या कंपन और थर्मल साइक्लिंग से अप्रभावित रहता है जो लगातार उच्च आरपीएम पर चलने वाले औद्योगिक स्पिंडल अनुप्रयोगों की विशेषता है।

जापान

BZi सेंसर आर्किटेक्चर — मैग्नेटिक टूथ डिटेक्शन

FANUC की BZi सेंसर तकनीक एक सीधी लेकिन विश्वसनीय सिद्धांत पर काम करती है। एक दांतेदार रिंग को स्पिंडल मोटर शाफ्ट पर प्रिसिजन रूप से लगाया जाता है और यह उसके साथ घूमता है। सेंसर हेड, मोटर बॉडी से जुड़ा हुआ, चुंबकीय रूप से प्रत्येक दांत के गुजरने का पता लगाता है और शाफ्ट की गति और कोणीय स्थिति के समानुपाती पल्स उत्पन्न करता है।

यह गियर-टूथ काउंटिंग विधि डिज़ाइन द्वारा मजबूत है। ऑप्टिकल सेंसिंग की तुलना में डिटेक्शन गैप संदूषण के प्रति अपेक्षाकृत सहिष्णु है, और मैग्नेटिक फील्ड कूलेंट स्प्रे, तेल वाष्प और स्वार्फ से बाधित नहीं होता है जो अनिवार्य रूप से उच्च गति वाले स्पिंडल वातावरण में अपना रास्ता खोज लेते हैं। BZi सीरीज़ के लिए FANUC का तकनीकी मार्गदर्शन विशेष रूप से गियर दांतों पर मैग्नेटिक धूल जमा होने के खिलाफ चेतावनी देता है — और रखरखाव के दौरान आवधिक एयर ब्लोइंग की सिफारिश करता है — जो पुष्टि करता है कि ये सेंसर कटिंग वातावरण के कितने करीब काम करते हैं।

स्पिंडल फीडबैक क्या सक्षम करता है

A860-2120-T511 केवल पृष्ठभूमि में नहीं चल रहा है। FANUC-नियंत्रित मशीन पर हर उच्च-मूल्य वाले स्पिंडल फ़ंक्शन सटीक, कम-विलंबता वाले स्पिंडल फीडबैक पर निर्भर करता है:स्पिंडल ओरिएंटेशन

— टूल परिवर्तन, बोरिंग हेड समायोजन, या पार्ट लोडिंग के लिए स्पिंडल को एक सटीक कोणीय स्थिति पर रोकना। स्वच्छ सेंसर डेटा के बिना, स्पिंडल लक्ष्य स्थिति को ओवरशूट करता है या हंट करता है।रिजिड टैपिंग

— थ्रेडिंग चक्रों के दौरान स्पिंडल रोटेशन को Z-एक्सिस फीड के साथ सिंक्रोनाइज़ करना। कंट्रोलर स्पिंडल एनकोडर पल्स को सर्वो स्थिति के साथ सहसंबंधित करके थ्रेड पिच की गणना करता है। यहां एक सेंसर दोष गलत थ्रेड पिच या टूटे हुए टैप का उत्पादन करता है।सी-एक्सिस पोजिशनिंग

— मिल-टर्न सेंटर पर, स्पिंडल एक नियंत्रित रोटरी एक्सिस के रूप में कार्य करता है। BZi सेंसर से स्थिति फीडबैक स्पिंडल ड्राइव को कटिंग लोड के तहत कोणीय स्थिति बनाए रखने की अनुमति देता है — ऑफ-सेंटर ड्रिलिंग और कंटूर मिलिंग के लिए एक आवश्यकता।थ्रेडिंग और फीड सिंक्रोनाइज़ेशन

— लेथ पर, स्पिंडल गति डेटा सीधे G32/G76 थ्रेडिंग चक्र गणना में फीड होता है। स्पिंडल सेंसर का क्षरण आमतौर पर सीधे दोषों में प्रगति करने से पहले अनियमित थ्रेड पिच के रूप में दिखाई देता है।

अल्फा i BZi सेंसर परिवार — A860-2120 सीरीज़

• A860-2120 सीरीज़ अल्फा i BZi सेंसर असेंबली के कई कनेक्टर और केबल वेरिएंट को कवर करती है। भाग संख्या प्रत्यय विशिष्ट कनेक्शन कॉन्फ़िगरेशन को इंगित करता है:वी-सीरीज़
• (जैसे, A860-2120-V004, A860-2120-V005) — सेंसर असेंबली वेरिएंट, आमतौर पर बिना केबल या वैकल्पिक कनेक्टर केटी-सीरीज़

(जैसे, A860-2120-T401, A860-2120-T511) — एकीकृत केबल और कनेक्टर के साथ सेंसर असेंबली, सीधे इंस्टॉलेशन के लिएT511 वेरिएंट अपनी केबल और प्लग के साथ प्री-इंस्टॉल्ड आता है, जो अतिरिक्त असेंबली के बिना स्पिंडल मोटर और एम्पलीफायर से सीधे माउंटिंग और कनेक्शन के लिए तैयार है। रखरखाव टीमों के लिए एक विफल सेंसर को बदलने के लिए, यह फील्ड में कनेक्टर टर्मिनेशन को फिर से बनाने की तुलना में महत्वपूर्ण इंस्टॉलेशन समय बचाता है।

सीएनसी मशीनें जहां यह एनकोडर पाया जाता है

A860-2120 BZi सेंसर परिवार वाले FANUC अल्फा i स्पिंडल मोटर्स 2000 के दशक से लेकर वर्तमान तक उत्पादित सीएनसी उपकरणों के एक व्यापक क्रॉस-सेक्शन में स्थापित हैं:

सीएनसी मशीनिंग सेंटर — Mazak, Makino, DMG Mori, Okuma, Doosan, और FANUC 0i, 16i, 18i, या 30i सीरीज़ कंट्रोल चलाने वाले अन्य बिल्डरों से हॉरिजॉन्टल और वर्टिकल मशीनिंग सेंटर

सीएनसी लेथ और टर्निंग सेंटर — दो-एक्सिस और मल्टी-एक्सिस टर्निंग सेंटर जहां स्पिंडल स्पीड फीडबैक थ्रेडिंग चक्रों और पार्ट सरफेस फिनिश को नियंत्रित करता है

मिल-टर्न सेंटर — मल्टी-टास्किंग मशीनें जिन्हें सी-एक्सिस स्पिंडल पोजिशनिंग और पावर्ड-टूल सिंक्रोनाइज़ेशन की आवश्यकता होती है

समर्पित मशीनिंग लाइनें — ट्रांसफर लाइन स्पिंडल हेड और स्पेशल-पर्पस मशीन टूल्स जिनमें SPM सीरीज़ में FANUC स्पिंडल ड्राइव हैं

सेंसर इंस्टॉलेशन — क्या मायने रखता है

BZi सेंसर को सेंसर हेड और गियर रिंग दांतों के बीच सटीक एयर गैप सेटिंग की आवश्यकता होती है। बहुत चौड़ा गैप और सिग्नल एम्पलीट्यूड गिर जाता है, जिससे रुक-रुक कर डिटेक्शन एरर होते हैं। बहुत संकीर्ण और थर्मल विस्तार या कंपन के दौरान भौतिक संपर्क सेंसर को नुकसान पहुंचा सकता है।

FANUC की इंस्टॉलेशन प्रक्रिया में स्पिंडल को धीरे-धीरे घुमाते हुए एम्पलीफायर की डायग्नोस्टिक स्क्रीन का उपयोग करके सेंसर को सेंटर्ड करना शामिल है, फिर सिग्नल स्थिर होने पर माउंटिंग को लॉक करना। यह सेंट्रिंग स्टेप हर सेंसर रिप्लेसमेंट के बाद अनिवार्य है — और यही कारण है कि T511 वेरिएंट का प्री-वायर्ड केबल उपयोगी है, क्योंकि यह इंस्टॉलेशन प्रक्रिया से एक चर को समाप्त करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: FANUC CNC मशीन पर A860-2120-T511 का क्या कार्य है?

यह स्पिंडल मोटर का स्थिति और गति फीडबैक सेंसर है। यह मोटर शाफ्ट पर गियर दांतों के गुजरने का पता लगाता है और इस डेटा को FANUC स्पिंडल एम्पलीफायर को भेजता है, जो इसका उपयोग स्पिंडल गति नियंत्रण, ओरिएंटेशन, रिजिड टैपिंग सिंक्रोनाइज़ेशन और सी-एक्सिस पोजिशनिंग फ़ंक्शंस के लिए करता है।

Q2: कौन से FANUC स्पिंडल एम्पलीफायर और सीएनसी कंट्रोल इस सेंसर के साथ संगत हैं?

A860-2120-T511 को FANUC अल्फा i सीरीज़ AC स्पिंडल मोटर्स के लिए डिज़ाइन किया गया है जो SPM (स्पिंडल एम्पलीफायर मॉड्यूल) सीरीज़ ड्राइव के साथ जोड़े गए हैं। यह FANUC 0i, 16i, 18i, 21i, 30i, 31i, और 32i परिवारों के सीएनसी सिस्टम के साथ संगत है। ऑर्डर करने से पहले हमेशा मोटर नेमप्लेट और एम्पलीफायर दस्तावेज़ीकरण की पुष्टि करें।

Q3: क्या प्रतिस्थापन के बाद सेंसर को कैलिब्रेशन या समायोजन की आवश्यकता होती है?

हाँ। A860-2120-T511 स्थापित करने के बाद, एक सेंट्रिंग प्रक्रिया आवश्यक है ताकि सेंसर हेड और गियर रिंग के बीच सही एयर गैप सेट किया जा सके। यह कम गति पर स्पिंडल को घुमाते हुए स्पिंडल एम्पलीफायर के डायग्नोस्टिक डिस्प्ले का उपयोग करके किया जाता है। इस चरण को छोड़ने से डिटेक्शन एरर और स्पिंडल अलार्म होते हैं।

Q4: इस सेंसर के फेल होने के क्या कारण हैं, और चेतावनी संकेत क्या हैं?

सामान्य कारणों में मोटर पर बेयरिंग का घिसना जिससे अत्यधिक शाफ्ट रनआउट होता है, मैग्नेटिक स्वार्फ के साथ गियर रिंग का संदूषण, गर्मी या कूलेंट से केबल क्षति, और कनेक्टर का क्षरण शामिल है। चेतावनी संकेतों में रुक-रुक कर स्पिंडल ओरिएंटेशन विफलताएं, असंगत रिजिड टैप गहराई, स्पिंडल सेंसर अलार्म (FANUC सिस्टम पर SV या SP अलार्म कोड), और कम आरपीएम पर अस्थिर स्पिंडल गति शामिल हैं।

Q5: A860-2120 सीरीज़ के टी-सफिक्स और वी-सफिक्स वेरिएंट के बीच क्या अंतर है?

दोनों एक ही मोटर्स के लिए अल्फा i BZi सेंसर असेंबली हैं। वी-सफिक्स वेरिएंट (जैसे, A860-2120-V004, V005) आमतौर पर माउंटिंग रिंग के बिना या वैकल्पिक केबल कॉन्फ़िगरेशन के साथ सेंसर यूनिट होते हैं। टी-सफिक्स वेरिएंट (जैसे, A860-2120-T511) में एक एकीकृत केबल और कनेक्टर शामिल है, जो सीधे प्लग-इन इंस्टॉलेशन के लिए तैयार है। खरीदने से पहले मोटर के मौजूदा सेंसर भाग संख्या के विरुद्ध आवश्यक वेरिएंट की पुष्टि करें।
