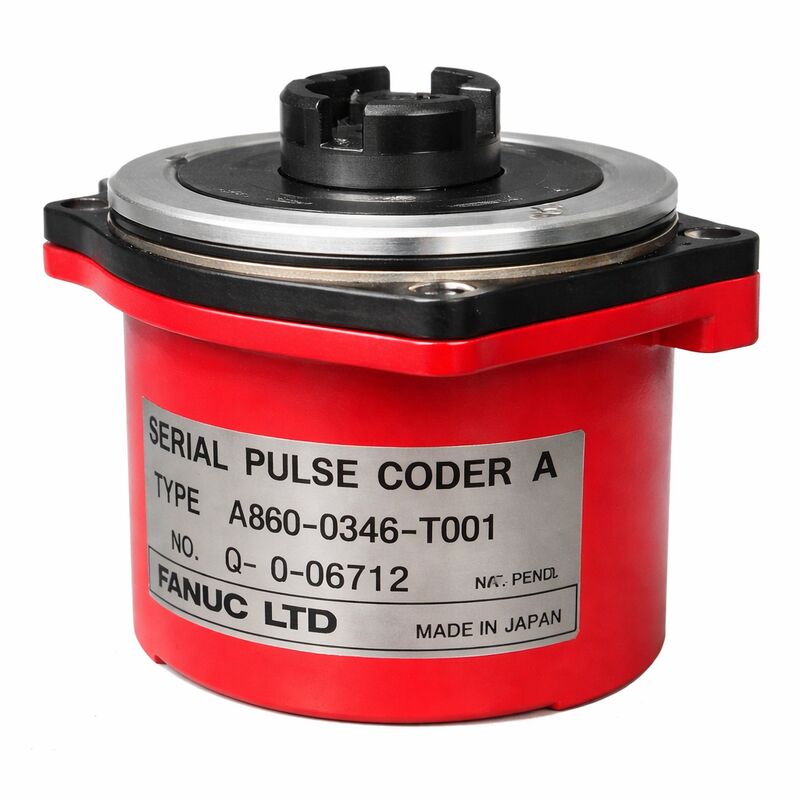

A860-0346-T001 FANUC पल्स कोडर A8600346T001 A860-0346-T001

Fanuc A860-0346-T001 ∙ सीरियल पल्स कोडर ए ∙ गैर-अल्फा, डी-सब कनेक्टर, 40,000 पी पूर्ण, रेड कैप, Fanuc एसी एस-सीरीज सर्वो मोटर्स

अवलोकन

दFanuc A860-0346-T001A860-0346 सीरियल पल्स कोडर A परिवार में सबसे पुराना और सबसे बुनियादी संस्करण है श्रृंखला के भीतर मूल संस्करण को दर्शाता T001 प्रत्यय।

यह एक ही लाल प्लास्टिक ढक्कन आवास, 40,000 ppr निरपेक्ष सीरियल ए प्रतिक्रिया वास्तुकला और मोटर-माउंटेड फॉर्म फैक्टर है जो A860-0346 एन्कोडर रेंज के सभी सदस्यों की विशेषता है,लेकिन केबल कनेक्शन बिंदु पर अपने डी-सब कनेक्टर विन्यास द्वारा प्रतिष्ठित है.

यह डी-सब इंटरफेस मशीन टूल्स और वायरिंग इंस्टॉलेशन के कनेक्टर मानक को दर्शाता है जिसके लिए यह संस्करण निर्दिष्ट किया गया था।

इस एन्कोडर के लिए Fanuc के प्रलेखन में "गैर-अल्फा" पदनाम महत्वपूर्ण संदर्भ है। यह बाद के अल्फा, अल्फा आई, और बीटा श्रृंखला एन्कोडर लाइनों से पूरे A860-0346 परिवार को अलग करता है।

गैर-अल्फा का अर्थ है कि यह एन्कोडर पूर्व-अल्फा पीढ़ी से संबंधित है, जो अल्फा सर्वो मोटर रेंज की शुरुआत से पहले की गई एस-सीरीज एसी सर्वो मोटर्स है।

रखरखाव इंजीनियरों के लिए एस श्रृंखला मोटर्स और इस एन्कोडर के साथ एक मशीन का सामना करते हैं, कि "गैर अल्फा" लेबल प्रणाली पीढ़ी पहचानकर्ता हैः यह आपको बताता है जो एम्पलीफायरों, सीएनसी नियंत्रण,और सेवा प्रक्रियाएं लागू होती हैं, और आधुनिक अल्फा या बीटा श्रृंखला एन्कोडर इस स्थापना के साथ असंगत हैं।

उत्पाद श्रृंखला A860-0346 S-सीरीज मोटर पीढ़ी के लिए Serial Pulse Coder A वेरिएंट की पूरी श्रृंखला को कवर करती है।

इस श्रृंखला के भीतर, the T001 is the foundational variant — the original form from which other T-suffix variants evolved as Fanuc adapted the connector style and mechanical details for different motor body sizes and machine builder specifications.

मशीनों कि एस श्रृंखला मोटर से लैस सीएनसी मशीन टूल्स के शुरुआती उत्पादन रन से T001 एन्कोडर के साथ बनाया गया था जहां इस विशिष्ट भाग संख्या अभी भी आज की जरूरत है की संभावना मशीनों कर रहे हैं.

प्रमुख विनिर्देश

फैनूक एन्कोडर इतिहास में गैर-अल्फा उत्पाद पोजिशनिंग

Fanuc के एनकोडर पीढ़ी वे समर्थन मोटर पीढ़ी का पालन करते हैंः सबसे पहले DC और AC सर्वो मोटर्स के लिए पारंपरिक पल्स कोडर (वृद्धिशील, A860-0300 श्रृंखला);एस-सीरीज के एसी मोटर्स के लिए सीरियल पल्स कोडर ए (ए860-0346 श्रृंखला)अल्फा मोटर्स के लिए अल्फा श्रृंखला एन्कोडर (A860-0360, A860-0370 परिवार) और वर्तमान पीढ़ी के लिए अल्फा i/बीटा i श्रृंखला एन्कोडर (A860-2000 और A860-2020 परिवार) ।

A860-0346-T001 इस विकास के सीरियल ए चरण में बैठता है ∙ पीढ़ी जहां Fanuc कच्चे पल्स ट्रेन से सीरियल संचार और वृद्धिशील से पूर्ण स्थिति में स्थानांतरित हो गया,जबकि अभी भी लाल टोपी आवास है कि एस श्रृंखला मोटर डिजाइन से परिचित हो गया था का उपयोग कर.

A860-0346-T001 एन्कोडर से लैस मशीनों का निर्माण उस अवधि के दौरान किया गया था जब आज के कई उच्च मात्रा वाले मशीनिंग केंद्र पहली बार स्थापित किए जा रहे थे।

That these machines remain in production decades later speaks to the durability of the underlying motor and mechanical structure — but it also means the encoders on those motors are well into their service life, और A860-0346-T001 जैसे प्रतिस्थापन भाग इन उत्पादक संपत्ति को चालू रखने के लिए आवश्यक हैं।

डी-सब् कनेक्टर केबल इंटरफेस संदर्भ

A860-0346-T001 पर D-Sub कनेक्टर इसे बाद के A860-0346 वेरिएंट से अलग करता है जो गोल एमएस-शैली या अन्य कनेक्टर प्रकारों का उपयोग करते हैं।डी-सब कनेक्टर औद्योगिक इलेक्ट्रॉनिक्स और सीएनसी मशीन वायरिंग में आम थे, एक विश्वसनीय, व्यापक रूप से उपलब्ध कनेक्टर मानक प्रदान करता है, जब ठीक से जुड़ा होता है तो अच्छी संपर्क सुरक्षा के साथ।

T001 एन्कोडर के साथ निर्मित एक मशीन में मौजूदा केबल एन्कोडर के अंत में एक मिलान D-Sub कनेक्टर में समाप्त होगा, एक प्रत्यक्ष प्रतिस्थापन T001 एन्कोडर केबल संशोधन के बिना मिलान करेगा,जबकि एक अलग कनेक्टर प्रकार के साथ एक अलग टी-परिशिष्ट संस्करण का उपयोग करने के लिए केबल अनुकूलन की आवश्यकता होगी.

प्रतिस्थापन T001 एन्कोडर की खरीद करते समय, पुष्टि करें कि एक्सचेंज यूनिट पर D-Sub कनेक्टर मौजूद है और क्षतिग्रस्त नहीं है।

कनेक्टर की क्षति, घुमावदार पिन, टूटी हुई होल्डिंग क्लिप या संपर्क गुहाओं में संदूषण, बाद के बाजार में कठोर हैंडलिंग का एक आम परिणाम है और इसे स्थापित करने से पहले निरीक्षण किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: A860-0346-T001 को एक ही परिवार के भीतर T041 और T101 से क्या अलग करता है?

ये तीनों 40,000 पीपीआर सीरियल पल्स कोडर ए पूर्ण एन्कोडर हैं जिनके पास एक ही रेड कैप और सीरियल ए संचार प्रोटोकॉल है।

T001 एक D-Sub कनेक्टर के साथ आधार संस्करण है; T041 और T101 वेरिएंट विभिन्न कनेक्टर प्रकारों का उपयोग करते हैं और विशिष्ट मोटर मॉडल संगतता सीमाएं हैं।

T101 मॉडल 0S से 30S मोटर्स के लिए विशेष रूप से पुष्टि की गई है; T001 मूल संस्करण है जो प्रारंभिक एस-सीरीज मोटर रिलीज़ के अनुरूप है।

These mechanical and connector differences mean the three variants are not directly interchangeable without first confirming that the connector and mounting dimensions of the replacement match the original installation.

Q2: उत्पाद को "नॉन-अल्फा" के रूप में वर्णित किया गया है क्या इससे यह प्रभावित होता है कि यह किस सीएनसी के साथ संगत है?

हाँ. "नॉन-अल्फा" इंगित करता है कि यह एन्कोडर एस-सीरीज मोटर पीढ़ी से संबंधित है, और सीएनसी जो इसके साथ संवाद करते हैं वे सीरियल पल्स कोडर ए इंटरफ़ेस कार्ड से लैस हैं:विशेष रूप से शून्य श्रृंखला के लिए Fanuc डिजिटल सर्वो नियंत्रण प्रणाली (0-C), 0-डी) और 16/18/21 मॉडल ए नियंत्रण।

अल्फा श्रृंखला मोटर्स अल्फा एन्कोडर का उपयोग करते हैं जो एक अलग सीरियल प्रोटोकॉल पर संवाद करते हैं; अल्फा आई मोटर्स आगे विकसित सीरियल प्रोटोकॉल का उपयोग करते हैं।

एक गैर अल्फा सीरियल ए एन्कोडर को अल्फा सीरीज फीडबैक के लिए डिज़ाइन किए गए एम्पलीफायर से जोड़ने से एक असंगतता त्रुटि उत्पन्न होती है ∙ एम्पलीफायर सीरियल ए प्रोटोकॉल को डिकोड नहीं कर सकता है। मोटर, एम्पलीफायर,एन्कोडर, और सीएनसी सभी संगत पीढ़ियों से संबंधित होना चाहिए।

प्रश्न 3: क्या निरपेक्ष स्थिति को अनिश्चित काल तक बरकरार रखा जा सकता है, या यह समय के साथ बिगड़ती है?

पूर्ण स्थिति तब तक बरकरार रखी जाती है जब तक सर्वो एम्पलीफायर या बैटरी यूनिट में बैकअप बैटरी अपने डिस्चार्ज थ्रेशोल्ड से ऊपर रहती है।

बैटरी केमिकल (आमतौर पर लिथियम प्राथमिक कोशिकाओं) का परिमित सेवा जीवन होता है, आमतौर पर उपयोग के पैटर्न के आधार पर तीन से पांच वर्ष।निरंतर मशीन संचालन के साथ, लगातार पावर साइकिल की तुलना में बैटरी को धीमी गति से खपत करनाजब बैटरी का वोल्टेज चेतावनी की सीमा तक गिर जाता है, तो सीएनसी एक बीएटी अलार्म उत्पन्न करता है।

लम्बे समय तक रखरखाव के लिए मशीन को बंद करने से पहले बैटरी को बदलना चाहिए, क्योंकि बैटरी को बदलना जब मशीन चालू रहती है तो डेटा हानि से बचा जाता है।एक बार बैटरी के पूर्ण निर्वहन के कारण स्थिति डेटा खो जाता है, एक संदर्भ वापसी प्रक्रिया डेटा को फिर से स्थापित करती है।

प्रश्न 4: क्या A860-0346-T001 एन्कोडर को मोटर से निकाले बिना परीक्षण करना संभव है?

बुनियादी नैदानिक परीक्षण साइट पर संभव है। monitoring the servo feedback status during slow axis motion (using the diagnostic screen or servo diagnostic data) can reveal communication quality — clean serial data without retransmission requests indicates a healthy encoder.

मोटर के अंत में एन्कोडर कनेक्टर को सुरक्षित बैठने और साफ संपर्क के लिए जांचना एक गैर-आक्रामक पहला कदम है।

हालांकि, एक निश्चित एन्कोडर मूल्यांकन के लिए, विशेष रूप से जब संदूषण, डिस्क पहनने, या असर बिगड़ने का संदेह है, the motor must be removed and the encoder tested on a dedicated serial A test rig with oscilloscope verification of the serial output under rotation — a proper workshop test that cannot be replicated in-situ.

Q5: इस एन्कोडर को शामिल करने वाली मशीन डाउन स्थिति के लिए उपलब्ध सेवा विकल्प क्या हैं?

एक्सचेंज सबसे तेज़ वसूली मार्ग हैः एक परीक्षण, गारंटीकृत एक्सचेंज A860-0346-T001 (या पुष्टि-संगत विकल्प) को उन क्षेत्रों में कुछ घंटों के भीतर शिप और स्थापित किया जा सकता है जहां स्टॉक उपलब्ध है.

दोषपूर्ण एन्कोडर के साथ पूर्ण मोटर को एक विशेषज्ञ सेवा प्रदाता को सौंपें, यह एन्कोडर को बदलने, असर निरीक्षण, घुमावदार प्रतिरोध परीक्षण की अनुमति देता है,और इन्सुलेशन की जाँच केवल एक एन्कोडर स्वैप के बजाय एक पूर्ण मोटर ओवरहाल के रूप में किया जाना है, जो इस युग की मोटर के लिए बेहतर अभ्यास है।

जहां विनिमय स्टॉक उपलब्ध नहीं है, A860-0346-T001 को अधिशेष चैनलों से प्राप्त करना वैकल्पिक विकल्प है। अधिशेष इकाइयों को स्थापना से पहले एक सीरियल ए रिग पर विद्युत परीक्षण किया जाना चाहिए।क्योंकि केवल भौतिक निरीक्षण ही एन्कोडर की कार्यक्षमता की पुष्टि करने के लिए पर्याप्त नहीं है.
