| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए860-0346-टी041 |
यह Fanuc A860-0346-T041 A860-0346 परिवार का एक सीरियल पल्स कोडर A वेरिएंट है, जिसमें लाल प्लास्टिक कैप हाउसिंग और 40,000 ppr एब्सोल्यूट सीरियल फीडबैक आर्किटेक्चर साझा किया गया है जो इस S-सीरीज़ मोटर पीढ़ी के सभी एन्कोडर के लिए सामान्य है।
T041 प्रत्यय इसे A860-0346 एन्कोडर रेंज के भीतर रखता है, जो समान श्रृंखला के अन्य वेरिएंट से इसके विशिष्ट कनेक्टर कॉन्फ़िगरेशन और यांत्रिक इंटरफ़ेस को अलग करता है — यह एक ऐसा अंतर है जो एन्कोडर को मोटर से भौतिक रूप से मिलान करते समय महत्वपूर्ण होता है, क्योंकि विभिन्न T-प्रत्यय सदस्यों में अलग-अलग कनेक्टर पिन गणना और यांत्रिक फिटमेंट विवरण होते हैं।
A860-0346-T041 पूरे सीरियल पल्स कोडर A पीढ़ी की परिभाषित विशेषताओं को वहन करता है: एब्सोल्यूट स्थिति क्षमता जो पावर-ऑन पर संदर्भ वापसी को समाप्त करती है, एम्पलीफायर के लिए हाई-स्पीड सीरियल संचार लिंक, और लाल प्लास्टिक हाउसिंग जो मशीन वातावरण के खिलाफ ऑप्टिकल डिस्क असेंबली और इलेक्ट्रॉनिक्स को समाहित करता है। जिन मशीनों पर यह एन्कोडर वेरिएंट मूल रूप से स्थापित किया गया था, यह Fanuc के S-सीरीज़ AC सर्वो मोटर्स के साथ दिखाई देता है — मोटर रेंज जिसने 1980 के दशक में Fanuc के DC सर्वो से AC सर्वो तकनीक में संक्रमण को परिभाषित किया।
जो A860-0346-T041 को परिवार के भीतर अलग करता है, वह मुख्य रूप से कनेक्टर और यांत्रिक वेरिएंट है जिसका यह प्रतिनिधित्व करता है।
A860-0346 रेंज में, Fanuc ने विभिन्न मोटर बॉडी कॉन्फ़िगरेशन, केबल रूटिंग आवश्यकताओं और कनेक्टर मानकों को समायोजित करने के लिए कई T-प्रत्यय वेरिएंट का उत्पादन किया, जो मोटर आकार, माउंटिंग ओरिएंटेशन और मशीन बिल्डर की पसंद के अनुसार भिन्न होते थे।
T041 इन वेरिएंट में से एक है, जो S-सीरीज़ रेंज के भीतर विशिष्ट मोटर कॉन्फ़िगरेशन की सेवा करता है जहां T101 या T141 वेरिएंट भौतिक रूप से फिट नहीं होंगे।
| पैरामीटर | मान |
|---|---|
| रिज़ॉल्यूशन | 40,000 ppr (सीरियल A एब्सोल्यूट) |
| हाउसिंग | लाल प्लास्टिक कैप |
| मोटर सीरीज़ | Fanuc AC सर्वो S-सीरीज़ |
| CNC संगतता | ज़ीरो-C/D, 16A, 18A, 21A (डिजिटल सर्वो) |
| फीडबैक प्रकार | सीरियल एब्सोल्यूट |
| इंटरफ़ेस प्रोटोकॉल | सीरियल पल्स कोडर A |
| मरम्मत क्षमता | केवल एक्सचेंज/रिप्लेस |

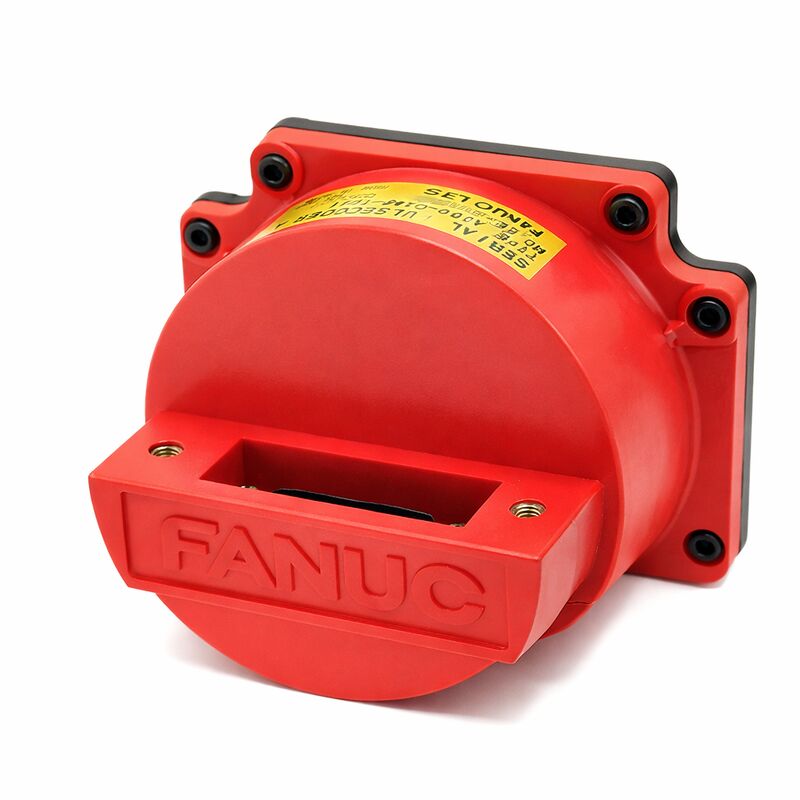

लाल प्लास्टिक एन्कोडर कैप Fanuc के मोटर इतिहास में सबसे पहचानने योग्य पहचानकर्ताओं में से एक है। जब किसी मोटर में A860-0346 सीरीज़ एन्कोडर लगा होता है, तो पूरी मोटर "रेड कैप मोटर" के रूप में प्रस्तुत होती है — एक बोलचाल का नाम जो CNC सेवा उद्योग में बना हुआ है।
यह पहचान व्यावहारिक है: लाल कैप तुरंत एक सेवा इंजीनियर को बताता है कि वे किस पीढ़ी के एन्कोडर और मोटर से निपट रहे हैं, इससे पहले कि किसी भी भाग संख्या की जाँच की जाए।
यह सीरियल पल्स कोडर A, S-सीरीज़ मोटर, डिजिटल सर्वो CNC संगतता, और बैटरी-बैकअप एब्सोल्यूट स्थिति का संकेत देता है — मशीन का निदान और सेवा के लिए सभी प्रमुख तथ्य।
A860-0346-T041 का लाल कैप एक पर्यावरणीय सील के रूप में भी कार्य करता है।
एन्कोडर डिस्क और इलेक्ट्रॉनिक्स कैप के अंदर रखे जाते हैं, जो मोटर फ्रेम के पीछे क्लिप या स्क्रू करता है ताकि एन्कोडर को कूलेंट स्प्लैश, स्वार्फ और मोटर की अपनी वाइंडिंग द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप से बचाया जा सके।
हालांकि बाद के अल्फा i एन्कोडर के IP67 मानक के लिए रेटेड नहीं है, लाल कैप सील और रिटेनिंग फास्टनर बरकरार होने पर एक विशिष्ट मशीन टूल वातावरण में सार्थक सुरक्षा प्रदान करता है।
A860-0346-T041 का 40,000 ppr एब्सोल्यूट रिज़ॉल्यूशन, हालांकि आधुनिक अल्फा i एन्कोडर की तुलना में मामूली है जिसमें प्रति क्रांति लाखों गणनाएं होती हैं, S-सीरीज़ मोटर्स के अनुप्रयोगों के लिए आवश्यक मशीनिंग सटीकता के लिए उपयुक्त था।
40,000 गणना प्रति क्रांति और एक विशिष्ट 10 मिमी पिच बॉल स्क्रू के साथ, कच्ची स्थिति रिज़ॉल्यूशन प्रति गणना 0.25µm है — इस मोटर पीढ़ी से लैस CNC मशीन टूल्स द्वारा नियमित रूप से रखे जाने वाले सहनशीलता के लिए पर्याप्त से अधिक।
सीरियल पल्स कोडर A की एब्सोल्यूट प्रकृति का मतलब है कि CNC को हर स्टार्टअप पर अक्ष शून्य स्थिति को फिर से स्थापित करने की आवश्यकता नहीं है।
उत्पादन वातावरण के लिए जहां मशीन न्यूनतम पावर-डाउन चक्रों के साथ निरंतर शिफ्ट चलाती है, यह संदर्भ वापसी चरण को समाप्त करता है जिसकी इंक्रीमेंटल एन्कोडर मशीनों को आवश्यकता होती है।
स्थिति तब तक बनी रहती है जब तक बैकअप बैटरी चार्ज रहती है — इस एन्कोडर पीढ़ी की सभी मशीनों के लिए बैटरी निगरानी को पहली पंक्ति रखरखाव जिम्मेदारी बनाती है।
Q1: A860-0346-T041 उसी परिवार के T101 और T141 से कैसे भिन्न है?
तीनों 40,000 ppr सीरियल पल्स कोडर A एब्सोल्यूट एन्कोडर हैं जिनमें समान लाल कैप हाउसिंग और समान CNC संगतता है।
अंतर कनेक्टर प्रकार, पिन गणना और मोटर माउंटिंग इंटरफ़ेस में हैं।
T041 में एक विशिष्ट कनेक्टर व्यवस्था है जो उन मोटर कॉन्फ़िगरेशन के लिए उपयुक्त है जिन पर इसे स्थापित किया गया था; T101 मॉडल 0S से 30S के लिए पुष्टि की गई है; T141 को 19-पिन कनेक्टर वेरिएंट के लिए नोट किया गया है। T-प्रत्यय वेरिएंट के बीच प्रतिस्थापन सीधा नहीं है — माउंटिंग फ्लैंज आयाम और मोटर-साइड केबल पर कनेक्टर बिल्कुल मेल खाना चाहिए।
हमेशा मोटर मॉडल और मूल एन्कोडर T-प्रत्यय को मोटर दस्तावेज़ीकरण या नेमप्लेट से बदलने का आदेश देने से पहले पुष्टि करें।
Q2: eBay और अधिशेष बाजार विवरण T041 को "ABS" (एब्सोल्यूट) के रूप में लेबल करते हैं — क्या सीरियल A हमेशा एब्सोल्यूट होता है?
हाँ। सभी A860-0346 सीरियल पल्स कोडर A वेरिएंट एब्सोल्यूट-टाइप एन्कोडर हैं।
अधिशेष लिस्टिंग पर "ABS" लेबल इसकी पुष्टि करता है, सीरियल A को पूरी तरह से इंक्रीमेंटल पल्स कोडर (जैसे A860-0300 सीरीज़) से अलग करता है जिनका उपयोग पहले के Fanuc मोटर्स पर किया जाता था।
एब्सोल्यूट का मतलब है कि एन्कोडर पावर-अप पर एक पूर्ण स्थिति संदर्भ रिपोर्ट करता है, बैटरी बैकअप द्वारा बनाए रखा जाता है, बिना यांत्रिक संदर्भ वापसी चक्र की आवश्यकता के।
यह सीरियल A डिज़ाइन की एक मौलिक विशेषता है और A860-0346 रेंज में T001, T041, T101, T141, और अन्य सभी T-प्रत्यय वेरिएंट पर लागू होता है।
Q3: इस एन्कोडर के साथ कौन सी CNC कंट्रोलर सीरीज़ संगत होने की पुष्टि की गई है?
सीरियल पल्स कोडर A इंटरफ़ेस के साथ डिजिटल सर्वो Fanuc CNCs: सीरीज़ ज़ीरो-C और ज़ीरो-D (प्रमुख पीढ़ी जहां S-सीरीज़ मोटर्स प्रचलित थे), और सीरीज़ 16, 18, और 21 मॉडल A नियंत्रण।
सीरीज़ 0-C और 0-D उन प्रतिष्ठानों का अधिकांश हिस्सा बनाते हैं जहां यह एन्कोडर पाया जाता है — ये नियंत्रण और S-सीरीज़ मोटर्स 1980 के दशक के अंत से लेकर 1990 के दशक के अधिकांश समय तक Fanuc सिस्टम विनिर्देश पर हावी थे।
सीरीज़ 15A भी संगत है। पुराने नॉन-डिजिटल-सर्वो CNCs और बाद के 0i-सीरीज़ नियंत्रण (जो अल्फा या बीटा सीरीज़ एन्कोडर का उपयोग करते हैं) इस एन्कोडर प्रकार के साथ संगत नहीं हैं।
Q4: क्या A860-0346-T041 मरम्मत योग्य है, और यदि नहीं, तो क्यों?
सीरियल पल्स कोडर A एक सील, मोनोलिथिक असेंबली है — ऑप्टिकल डिस्क, बेयरिंग, सिग्नल प्रोसेसिंग बोर्ड, कनेक्टर और लाल कैप हाउसिंग एक एकीकृत इकाई बनाते हैं जिसे फील्ड डिसअसेंबली के लिए डिज़ाइन नहीं किया गया था।
एन्कोडर की यांत्रिक सटीकता बेयरिंग असेंबली के लिए ऑप्टिकल डिस्क के फैक्ट्री-नियंत्रित संरेखण पर निर्भर करती है; इस संरेखण को सेवा कार्यशाला वातावरण में मज़बूती से पुन: उत्पन्न नहीं किया जा सकता है।
इस कारण से, Fanuc A860-0346 सीरीज़ के लिए मरम्मत भागों की आपूर्ति नहीं करता है, और प्रतिष्ठित सेवा प्रदाता घटक-स्तरीय मरम्मत के बजाय परीक्षण और विनिमय सेवाएं प्रदान करते हैं। एक परीक्षण, वारंटीकृत इकाई के साथ विनिमय व्यावहारिक सेवा मार्ग है।
Q5: जब मशीन सीरियल पल्स कोडर A संचार अलार्म दिखाती है तो नैदानिक प्रक्रिया क्या है?
सबसे पहले, भौतिक क्षति के लिए एन्कोडर फीडबैक केबल की जाँच करें — एन्कोडर कनेक्टर या एम्पलीफायर छोर पर एक मुड़ा हुआ पिन सीरियल संचार दोषों का सबसे आम मूल कारण है और अक्सर इसे अनदेखा किया जाता है। दोनों कनेक्टरों का निरीक्षण और सफाई करें।
अगला, मशीन के बैटरी वोल्टेज की जाँच करें — कम बैटरी सीधे संचार अलार्म का कारण नहीं बनती है, लेकिन यह एक रखरखाव की कमी का संकेत देती है जो अन्य दोष स्थितियों के साथ हो सकती है। यदि उपलब्ध हो तो किसी अन्य अक्ष से ज्ञात-अच्छी केबल के साथ एन्कोडर केबल को स्वैप करें।
यदि केबल और कनेक्टर निरीक्षण के बाद अलार्म बना रहता है, तो मोटर को हटा दें और लाल कैप रिटेनिंग फास्टनर और सील का निरीक्षण करें — एक खराब सील के आसपास कूलेंट का प्रवेश एन्कोडर डिस्क को दूषित करता है और समान संचार दोष पैटर्न उत्पन्न करता है। यदि कोई भौतिक कारण नहीं मिलता है, तो एन्कोडर को बदलने की आवश्यकता है।
