| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए860-0346-टी101 |

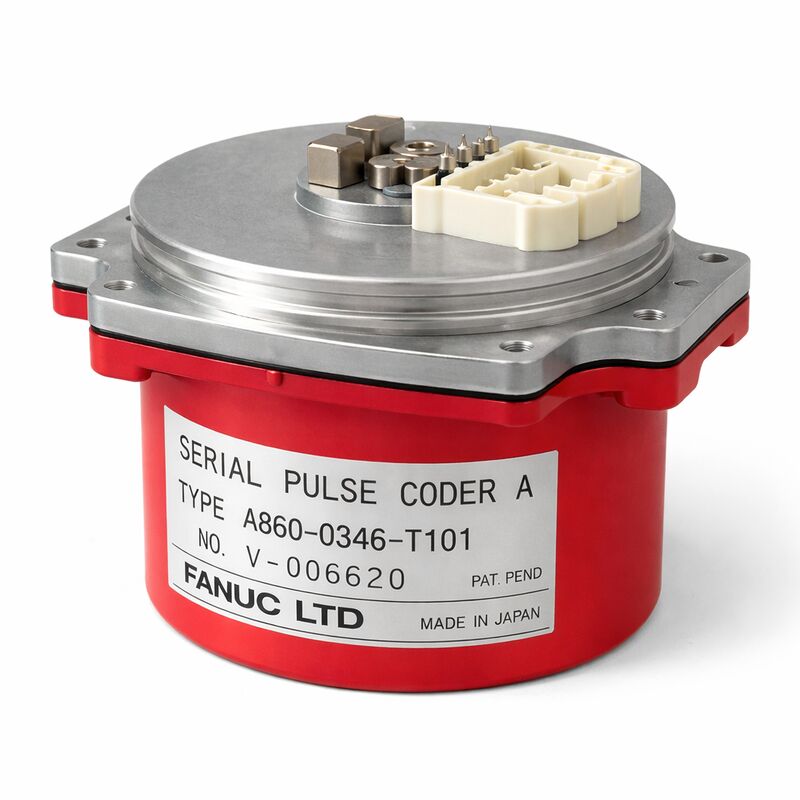

दFanuc A860-0346-T101Fanuc के S-सीरीज AC सर्वो मोटर्स ¥ 0S से 30S रेंज के लिए सीरियल पल्स कोडर A है और यह Fanuc AC सर्वो तकनीक के इस युग के सबसे पहचानने योग्य एन्कोडर में से एक है।
लाल रंग का प्लास्टिक का आवास जो पूरी एस-सीरीज मोटर पीढ़ी को इसकी "लाल टोपी" पहचान देता है, A860-0346 की सबसे दिखाई देने वाली विशेषता है।
उस लाल टोपी के नीचे सीरियल पल्स कोडर एक तंत्र, एक 40,000 पीपीआर पूर्ण सीरियल फीडबैक डिवाइस जो पारंपरिक इक्विमेंटल पल्स कोडर से अधिक सक्षम सीरियल संचार वास्तुकला के लिए Fanuc के संक्रमण का प्रतिनिधित्व करता है.
Fanuc का सीरियल पल्स कोडर A जब पेश किया गया तो यह एक महत्वपूर्ण डिजाइन कदम था।
जहां उस युग के पारंपरिक पल्स कोडर ने सीएनसी को अलग-अलग ए, बी, और जेड-फेज क्वाड्रेटर सिग्नल भेजे थे,सीरियल पल्स कोडर ए ने उच्च गति सीरियल स्ट्रीम में स्थिति डेटा को एन्कोड किया है, एक सिद्धांत जिसे Fanuc के दस्तावेज में पारंपरिक पल्स कोडर से पूरी तरह से अलग आधार पर काम करने के रूप में वर्णित किया गया है।.
यह सीरियल प्रोटोकॉल पूर्ण स्थिति डेटा रखता है, जिससे मशीन चालू होने पर संदर्भ वापसी चक्र की आवश्यकता समाप्त हो जाती है।
अक्ष एम्पलीफायर में बैटरी बैकअप के माध्यम से अपनी पूर्ण स्थिति संदर्भ को बनाए रखता है, और मशीन चालू होने के तुरंत बाद सही निर्देशांक पर काम फिर से शुरू कर सकती है।
नाममात्र 40,000 पीपीआर रिज़ॉल्यूशन, जब डिजिटल सर्वो सीएनसी पर फैनूक के लचीले फीड गियर फ़ंक्शन के साथ संयुक्त होता है, तो 1μm, 0.1μm, या 0 की पहचान इकाइयां प्रदान कर सकता है।01μm इस बात पर निर्भर करता है कि मशीन की गेंद पेंच पिच और फ़ीड गियर पैरामीटर कैसे कॉन्फ़िगर किए जाते हैं giving एस-सीरीज मोटर और इस एन्कोडर को सटीक सीएनसी काम के लिए आवश्यक ठीक पता लगाने की बारीकता देता है.
A290-0561-V572 वैकल्पिक भाग संख्या Fanuc के स्वयं के क्रॉस-संदर्भ है,एक ही एन्कोडर फ़ंक्शन के लिए उत्तराधिकारी पैकेजिंग का प्रतिनिधित्व करता है जहां T101 मानक चैनलों के माध्यम से उपलब्ध नहीं है.
A860-0346-T101 केवल एक सीरियल पल्स कोडर ए इंटरफेस से लैस डिजिटल सर्वो NC सिस्टम के साथ संगत है। इन मोटर्स को चलाने वाले CNC में शून्य-सी, शून्य-डी, 16 (मॉडल ए), 18 (मॉडल ए),और 21 (मॉडल ए) नियंत्रणइस डिजिटल इंटरफेस के बिना पुराने एनालॉग-सर्वो सीएनसी इस एन्कोडर प्रकार का उपयोग नहीं कर सकते हैं।
| पैरामीटर | मूल्य |
|---|---|
| संकल्प | 40,000 पीपीआर (सीरियल ए पूर्ण) |
| प्रभावी पहचान | ~1,000,000 डिवीजन/आरवी (फ्लेक्स फीड गियर के साथ) |
| आवास | लाल प्लास्टिक टोपी |
| संगत मोटर | Fanuc AC 0S, 5S, 10S, 20S, 30S |
| सीएनसी संगतता | शून्य-सी/डी, 16 ए, 18 ए, 21 ए (डिजिटल सर्वो) |
| प्रतिक्रिया का प्रकार | सीरियल पूर्ण (कोई संदर्भ वापसी आवश्यक नहीं) |
| वैकल्पिक भाग नं. | A290-0561-V572 |
| मरम्मत योग्य | केवल विनिमय/बदलाव |
पहले के Fanuc सर्वो मोटर्स पर प्रयुक्त पारंपरिक पल्स कोडर ने अलग तारों पर कच्चे क्वाड्रेटर पल्स ट्रेन भेजे।
इन पल्स ट्रेनों की सिग्नल अखंडता केबल की लंबाई, शोर और कनेक्टर पहनने के साथ बिगड़ गई और सीएनसी को यह जानने के लिए संदर्भ स्थिति से प्रत्येक पल्स गिनना पड़ा कि अक्ष कहां था।
सीरियल पल्स कोडर ए ने प्रसारण से पहले स्थिति डेटा को शोर प्रतिरोधी सीरियल प्रारूप में परिवर्तित करके इसे बदल दिया।
सीएनसी एक पल्स गिनती के बजाय एक डेटा शब्द से स्थिति पढ़ता है,लंबे केबल रन पर सिस्टम को अधिक विश्वसनीय बनाना और मशीन के वातावरण से विद्युत हस्तक्षेप के प्रति कम संवेदनशील बनाना.
"ए" पदनाम इस सीरियल प्रोटोकॉल को बाद के सीरियल पल्स कोडर सी (और बाद के अल्फा और बीटा श्रृंखला एन्कोडर) से अलग करता है, जो अद्यतन प्रोटोकॉल और उच्च संकल्पों का उपयोग करते हैं।
The Serial A protocol is specific to the S-series motor era and the compatible CNC generation — it is not electrically or logically interchangeable with later encoder types despite the shared "serial" description.
A860-0346 श्रृंखला में कई T-परिशिष्ट वेरिएंट शामिल हैं (T001, T011, T041, T101, T111, T141, आदि) जो कनेक्टर प्रकार, यांत्रिक माउंट विवरण,और छोटे हार्डवेयर संशोधन एक ही 40 साझा करते हुए,000 पीपीआर सीरियल ए ऑपरेटिंग सिद्धांत।
T101 संस्करण विशेष रूप से 0S से 30S मोटर रेंज के लिए पुष्टि की गई है।
प्रतिस्थापन के लिए सोर्सिंग, the T-suffix must correspond to the specific motor model — cross-substituting T-suffix variants without confirming motor and connector compatibility can result in a physically non-fitting or electrically mismatched encoder.
प्रश्न 1: A290-0561-V572 वैकल्पिक भाग संख्या क्या दर्शाती है?
A290-0561-V572 उन मशीनों के लिए Fanuc का वर्तमान-कैटलॉग समकक्ष है जहां A860-0346-T101 अब मानक स्टॉक आइटम के रूप में उपलब्ध नहीं है।
Fanuc आवधिक रूप से एन्कोडर वेरिएंट को फिर से पैक करता है या उनकी आपूर्ति श्रृंखलाओं के विकास के अनुसार फिर से नंबर देता है;उपसर्ग A290-0561 एक अलग भौतिक विन्यास को दर्शाता है जो एक ही मोटर रेंज के लिए एक ही कार्यात्मक प्रतिस्थापन उद्देश्य को पूरा करता है.
A290-0561-V572 का आदेश देने से पहले, पुष्टि करें कि इसकी यांत्रिक और कनेक्टर आयाम विशिष्ट मोटर पर A860-0346-T101 स्थापना से मेल खाते हैं,चूंकि मोटर के अंत में माउंटिंग फ्लैंज या केबल कनेक्टर में अंतर के लिए मामूली अनुकूलन की आवश्यकता हो सकती है.
प्रश्न 2: मशीन बंद होने पर सीरियल ए पूर्ण एन्कोडर स्थिति कैसे बनाए रखता है?
निरपेक्ष स्थिति गिनती बैटरी समर्थित रैम में सर्वर एम्पलीफायर के भीतर संग्रहीत होती है, एन्कोडर के भीतर नहीं।
एन्कोडर प्रत्येक पावर-अप चक्र पर कोणीय स्थिति संदर्भ प्रदान करता है; एम्पलीफायर पूर्ण अक्ष स्थिति को पुनर्निर्माण करने के लिए संग्रहीत बहु-टर्न गिनती के साथ इसे जोड़ता है।
इस संग्रहीत गिनती को बनाए रखने वाली बैटरी एम्पलीफायर या समर्पित बैटरी बैकअप यूनिट में है।
यदि उस बैटरी को शून्य पर डिस्चार्ज करने दिया जाता है, तो बहु-चक्र गणना खो जाती है और अक्ष डेटा को फिर से स्थापित करने के लिए एक संदर्भ वापसी चक्र किया जाना चाहिए।सही समय पर बैटरी का नियमित रखरखाव अनियोजित स्थिति डेटा हानि से बचने के लिए एकल सबसे प्रभावी निवारक कार्रवाई है.
प्रश्न 3: क्या A860-0346-T101 का उपयोग सीरियल ए इंटरफेस के बिना एनालॉग-सर्वो सीएनसी या पुराने Fanuc सिस्टम के साथ किया जा सकता है?
नहीं. सीरियल पल्स कोडर ए विशेष रूप से एक उच्च गति सीरियल प्रोटोकॉल के माध्यम से संवाद करता है जिसके लिए सीएनसी में एक समर्पित सीरियल पल्स कोडर ए रिसीवर इंटरफ़ेस की आवश्यकता होती है।पुराने एनालॉग-सर्वो Fanuc सीएनसी (पूर्व-डिजिटल सर्वो) और इस विशिष्ट सीरियल इंटरफ़ेस के बिना शुरुआती डिजिटल सर्वो सिस्टम एन्कोडर के आउटपुट को डिकोड नहीं कर सकते हैं.
सीएनसी श्रृंखला संगतता डिजिटल सर्वो प्रणालियों तक सीमित हैः श्रृंखला शून्य-सी, शून्य-डी, और 16/18/21 मॉडल ए पीढ़ी।एक असंगत प्रणाली के लिए इस एन्कोडर कनेक्ट करने का प्रयास करने के बजाय कार्यात्मक संचालन एक संचार त्रुटि का उत्पादन करता है.
प्रश्न 4: स्टॉक सीमित क्यों कहा गया है और खरीद के लिए क्या सिफारिश की जाती है?
A860-0346-T101 Fanuc S-सीरीज AC सर्वो मोटर पीढ़ी ₹ मोटर्स की सेवा करता है जो 1980 और 1990 के दशक के दौरान निर्मित और स्थापित किए गए थे और अब कई दशकों में उनकी सेवा जीवन में हैं।
इस एन्कोडर पीढ़ी के लिए Fanuc का नया उत्पादन प्रभावी रूप से बंद हो गया है।
उपलब्ध स्टॉक मोटर ओवरहेल्स, मशीनों के निष्कासन और प्रबंधित सेवा एक्सचेंज इन्वेंट्री से आता है।
चूंकि मांग मुख्य रूप से मोटर की मरम्मत से आती है न कि नई स्थापनाओं से, आपूर्ति अनियमित है।
एस-सीरीज मोटर्स पर निर्भर सुविधाओं के लिए अनुशंसित दृष्टिकोण मशीन डाउन इवेंट की प्रतीक्षा करने के बजाय उपलब्ध होने पर स्पेयर एन्कोडर स्टॉक को सुरक्षित करना है।
Q5: सेवा में खराब होने वाली A860-0346-T101 के सामान्य विफलता लक्षण क्या हैं?
प्रारंभिक असर गिरावट एन्कोडर में यांत्रिक शोर पैदा करता है जो मोटर शाफ्ट को धीरे-धीरे हाथ से घुमाने पर सुनाई दे सकता है।
Optical disc contamination (from coolant mist or oil vapor ingress through the red cap seal) causes erratic serial communication faults — the CNC generates serial encoder communication alarms (typically SV360-series on compatible CNCs) intermittently, अक्सर तापमान पर निर्भर होता है क्योंकि थर्मल विस्तार सील को प्रभावित करता है।
एक पूर्ण एन्कोडर विफलता चालू होने पर एक स्थायी संचार त्रुटि अलार्म उत्पन्न करती है। सभी मामलों में एन्कोडर स्वयं क्षेत्र-मरम्मत योग्य नहीं है;मोटर को सेवा में वापस लाने से पहले मोटर को हटा दिया जाना चाहिए और एन्कोडर को परीक्षण किए गए एक्सचेंज यूनिट से बदल दिया जाना चाहिए.
