A860-0365-T101 FANUC पल्स कोडर A8600365T101 A860-0365-T101

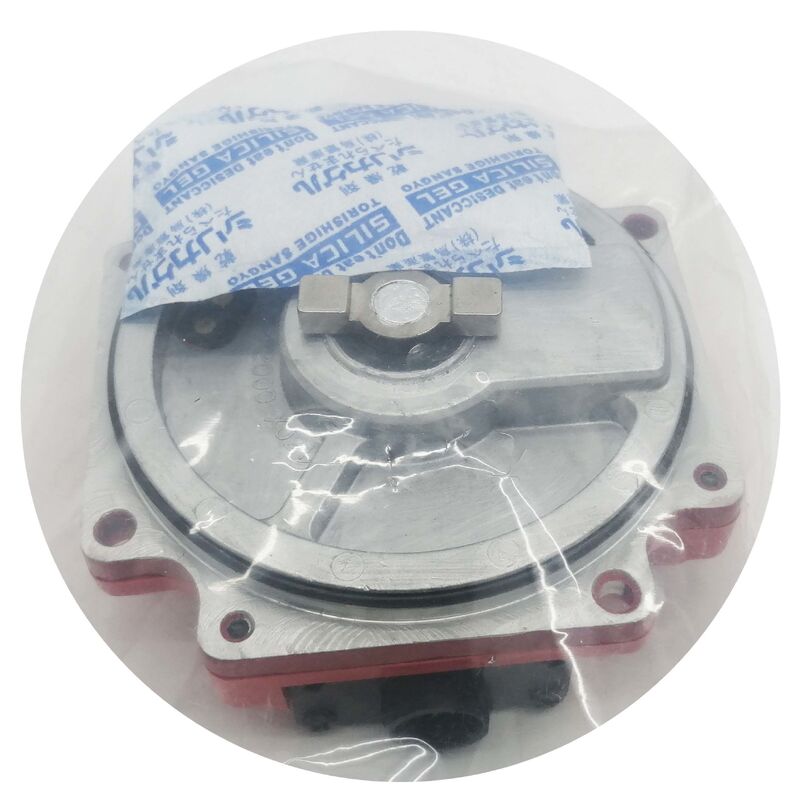

Fanuc A860-0365-T101 | Alpha αi64 इंक्रीमेंटल पल्स कोडर — 64,000P, केबल के साथ, Fanuc Alpha AC सर्वो मोटर्स a3 और उससे बड़ी

अवलोकन

The Fanuc A860-0365-T101 केबल के साथ आपूर्ति किया जाने वाला αi64 इंक्रीमेंटल पल्स कोडर है, जो a3 क्लास से आगे की मिड और लार्ज-फ्रेम अल्फा सीरीज़ AC सर्वो मोटर्स पर लगाया जाता है।

प्रति क्रांति 64,000 पल्स पर, यह A860-0360 परिवार के αA64 एब्सोल्यूट एन्कोडर का इंक्रीमेंटल समकक्ष है — समान मोटर संगतता रेंज, समान CNC जनरेशन, लेकिन मौलिक रूप से भिन्न फीडबैक व्यवहार: एब्सोल्यूट के बजाय इंक्रीमेंटल, जिसका अर्थ है कि मशीन के पावर अप होने पर हर बार एक्सिस को एक रेफरेंस रिटर्न साइकिल की आवश्यकता होती है।

A860-0365 परिवार के भीतर "W/CABLE" पदनाम एक व्यावहारिक विभेदक है।

T001 वेरिएंट (बिना केबल के) में एन्कोडर बॉडी पर एक अलग करने योग्य कनेक्टर होता है, जिससे फीडबैक केबल को स्वतंत्र रूप से बदला जा सकता है; T101 एन्कोडर में प्री-असेंबल की हुई केबल के साथ आता है।

सेवा में, W/CABLE फॉर्मेट मोटर ओवरहाल प्रक्रिया को सुव्यवस्थित करता है — एक रिप्लेसमेंट T101 एक पूर्ण असेंबली के रूप में आता है, जो एक अलग केबल खरीद चरण के बिना स्थापित करने के लिए तैयार है।

केबल असेंबली एन्कोडर बॉडी से निकलती है जिसमें एम्पलीफायर एंड के लिए उपयुक्त कनेक्टर पहले से ही टर्मिनेटेड होता है, जिससे मशीन-डाउन परिदृश्य पर इंस्टॉलेशन तेज हो जाता है।

αi64 एन्कोडर पुराने αA64 (A860-0360 परिवार) से "i" पदनाम द्वारा खुद को अलग करता है, जो इसे Fanuc के इंक्रीमेंटल अल्फा एन्कोडर जनरेशन के हिस्से के रूप में चिह्नित करता है — एक जनरेशन अपडेट जिसने मूल αA64 एब्सोल्यूट सीरीज़ की तुलना में बेहतर सिग्नल गुणवत्ता और नियंत्रण की एक विस्तृत श्रृंखला के साथ संगतता लाई।

उन मशीन अनुप्रयोगों के लिए जहां पावर-ऑफ पर एब्सोल्यूट पोजीशन रिटेंशन ऑपरेशनल रूप से आवश्यक नहीं है — या तो इसलिए कि स्टार्टअप पर एक छोटा रेफरेंस रिटर्न स्वीकार्य है, या इसलिए कि मशीन का साइकिल कभी भी ऐसी स्थिति में नहीं जाता है जहां रेफरेंस रिटर्न बोझिल हो — इंक्रीमेंटल αi64 एक लागत-प्रभावी और तकनीकी रूप से सक्षम एन्कोडर विकल्प है।

T101/E वेरिएंट एक विशेष पदनाम (/E प्रत्यय) वहन करता है और इसे मानक T101 से बदला नहीं जा सकता है — /E विशिष्ट मोटर और मशीन कॉन्फ़िगरेशन के लिए एक उद्देश्य-निर्मित वेरिएंट है और इसके लिए दूसरे /E यूनिट के साथ सटीक प्रतिस्थापन की आवश्यकता होती है।

मुख्य विनिर्देश

इंक्रीमेंटल बनाम एब्सोल्यूट — αi64 के लिए ऑपरेटिंग निहितार्थ

A860-0365-T101 की इंक्रीमेंटल प्रकृति का मतलब है कि एन्कोडर मोटर शाफ्ट के घूमने पर A/B क्वाड्रैचर पल्स और एक Z इंडेक्स पल्स उत्पन्न करता है, लेकिन यह पावर साइकिल के बीच किसी भी स्थिति की जानकारी को बनाए नहीं रखता है।

हर बार जब CNC पावर अप होता है, तो एन्कोडर काउंटर एक अज्ञात भौतिक स्थिति से शून्य पर शुरू होता है। रेफरेंस रिटर्न प्रक्रिया — एक्सिस को एक निश्चित हार्डवेयर रेफरेंस स्विच तक चलाना और एन्कोडर के Z-पल्स को खोजना — उत्पादन शुरू होने से पहले एक्सिस डेटम स्थापित करती है।

उन मशीनों के लिए जहां यह रेफरेंस रिटर्न स्टार्टअप अनुक्रम का एक नियमित हिस्सा है और ऑपरेशनल घर्षण पैदा नहीं करता है, इंक्रीमेंटल αi64 दिन-प्रतिदिन उत्पादन के लिए किसी भी एब्सोल्यूट एन्कोडर के रूप में विश्वसनीय रूप से काम करता है।

एब्सोल्यूट प्रकारों पर लाभ यह है कि निगरानी के लिए कोई बैटरी नहीं है, विफल बैटरी से स्थिति डेटा हानि का कोई जोखिम नहीं है, और किसी भी एब्सोल्यूट स्थिति प्रबंधन की आवश्यकता नहीं है।

एन्कोडर बस मोटर के घूमने पर पल्स गिनता है — सीधा और मजबूत।

उन मशीनों पर जहां उत्पादन प्रक्रिया के लिए एक्सिस को एक अनियोजित पावर साइकिल (आपातकालीन स्टॉप, पावर इंटरप्शन) के बाद एक सटीक स्थिति पर फिर से शुरू करने की आवश्यकता होती है, एब्सोल्यूट पोजीशन मेमोरी की कमी के लिए फिर से शुरू करने से पहले एक पूर्ण रेफरेंस रिटर्न की आवश्यकता होती है, जिससे एक स्क्रैप पार्ट हो सकता है या ज्ञात रेफरेंस से रीपोजिशनिंग की आवश्यकता हो सकती है। ऐसे अनुप्रयोगों के लिए, एक एब्सोल्यूट एन्कोडर प्रकार को प्राथमिकता दी जाती है।

केबल-शामिल कॉन्फ़िगरेशन — सेवा लाभ

W/CABLE फॉर्मेट मोटर मरम्मत परिदृश्य में भागों की संख्या को कम करता है। जब एक एन्कोडर विफल हो जाता है, तो रिप्लेसमेंट T101 केबल को अपने साथ लाता है — किसी अलग एन्कोडर केबल को खोजने, ऑर्डर करने या एन्कोडर कनेक्टर प्रकार से मिलान करने की आवश्यकता नहीं होती है।

केबल को उस अल्फा मोटर इंस्टॉलेशन के लिए आयाम और टर्मिनेट किया गया है जिसकी वह सेवा करता है, जो अनजाने में गलत केबल लंबाई या कनेक्टर प्रकार फिट करने के जोखिम को भी समाप्त करता है।

उन सुविधाओं के लिए जहां Fanuc एन्कोडर केबलों की एक विस्तृत इन्वेंट्री बनाए रखना व्यावहारिक नहीं है, W/CABLE एन्कोडर स्पेयर पार्ट्स स्टॉक को एक एकल SKU तक सरल बनाता है जो एक साथ एन्कोडर और केबल प्रतिस्थापन दोनों की जरूरतों को पूरा करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A860-0365-T101 उसी मोटर पर αA64 एब्सोल्यूट एन्कोडर (A860-0360-T001) को बदल सकता है?

The αi64 T101 और αA64 T001 समान मिड-टू-लार्ज अल्फा मोटर फ्रेम में फिट होते हैं और समान CNC जनरेशन के साथ संगत हैं।

एक इंक्रीमेंटल एन्कोडर भौतिक रूप से एक ही मोटर पर एक एब्सोल्यूट एन्कोडर को बदल सकता है — मोटर सामान्य रूप से चलती है, एन्कोडर सिग्नल संगत होते हैं।

ऑपरेशनल परिवर्तन महत्वपूर्ण है: मशीन अब पावर साइकिल के माध्यम से एब्सोल्यूट पोजीशन को बनाए नहीं रखेगी। हर स्टार्टअप को रेफरेंस रिटर्न की आवश्यकता होगी। चाहे यह स्वीकार्य हो यह मशीन के अनुप्रयोग और ऑपरेटर के वर्कफ़्लो पर निर्भर करता है।

यदि परिवर्तन किया जाता है, तो इंक्रीमेंटल एन्कोडर प्रकार को प्रतिबिंबित करने के लिए CNC सर्वो मापदंडों को अपडेट किया जाना चाहिए।

Q2: T101/E को एक विशेष वेरिएंट के रूप में सूचीबद्ध किया गया है — इसका क्या मतलब है और इसे कैसे पहचाना जाता है?

A860-0365-T101/E पर /E प्रत्यय इसे एक विशेष कॉन्फ़िगरेशन वेरिएंट के रूप में चिह्नित करता है — जिसमें आमतौर पर एक विशिष्ट केबल लंबाई, कनेक्टर संशोधन, या मानक T101 से भिन्न विद्युत विशेषता शामिल होती है।

विशिष्ट मशीन के लिए Fanuc और मशीन बिल्डर दस्तावेज़ीकरण यह निर्दिष्ट करेगा कि क्या /E वेरिएंट आवश्यक है। फील्ड में /E की पहचान एन्कोडर के पार्ट नंबर लेबल से की जाती है; यदि भौतिक एन्कोडर A860-0365-T101/E के रूप में चिह्नित है, तो इसे केवल दूसरे /E यूनिट से बदला जाना चाहिए।

एक मानक T101 को /E (या इसके विपरीत) से बदलना कनेक्टर बेमेल, केबल लंबाई की समस्याओं, या विद्युत इंटरफ़ेस असंगति का जोखिम उठाता है।

Q3: यदि मशीन ऑपरेशन के दौरान एन्कोडर फीडबैक केबल का सिग्नल क्षण भर के लिए खो जाता है तो इंक्रीमेंटल काउंट का क्या होता है?

संक्षिप्त सिग्नल हानि (एक ढीला कनेक्टर, क्षणिक EMI स्पाइक, या केबल दोष) के कारण भी CNC प्रभावित एक्सिस पर वर्तमान स्थिति गणना खो देता है।

CNC तुरंत एक एन्कोडर अलार्म (आमतौर पर SV-360 सीरीज़) उत्पन्न करता है और एक्सिस रुक जाती है। एक एब्सोल्यूट एन्कोडर के विपरीत, जो अपने संग्रहीत गणना को पढ़कर स्थिति को फिर से स्थापित कर सकता है, सिग्नल खोने वाले इंक्रीमेंटल एन्कोडर को एक्सिस गति फिर से शुरू करने से पहले एक रेफरेंस रिटर्न के माध्यम से स्थिति को फिर से स्थापित करना होगा।

यह विश्वसनीय केबल और कनेक्टर स्थिति को इंक्रीमेंटल एन्कोडर इंस्टॉलेशन के लिए विशेष रूप से महत्वपूर्ण बनाता है — केबल असेंबली में किसी भी गिरावट को उत्पादन रुकावट पैदा करने से पहले संबोधित किया जाना चाहिए।

Q4: CNC सर्वो लूप द्वारा αi64 से 64,000 ppr का उपयोग कैसे किया जाता है?

सर्वो एम्पलीफायर αi64 से A/B क्वाड्रैचर सिग्नलों को डीकोड करता है, एज डिटेक्शन के माध्यम से कच्चे पल्स काउंट का 4× उत्पन्न करता है — इसलिए 64,000 ppr हार्डवेयर काउंट स्तर पर प्रति क्रांति 256,000 क्वाड्रैचर किनारों में बदल जाता है।

एक विशिष्ट अल्फा मोटर (2000–3000rpm) की रेटेड ऑपरेटिंग गति पर, यह प्रति सेकंड लाखों स्थिति अपडेट उत्पन्न करता है, जिससे सर्वो एम्पलीफायर को स्थिर वेग अनुमान और स्थिति नियंत्रण के लिए पर्याप्त रूप से घना डेटा स्ट्रीम मिलता है।

Z इंडेक्स पल्स (प्रति क्रांति एक) रेफरेंस रिटर्न साइकिल के लिए रेफरेंस मार्क प्रदान करता है।

Q5: जब A860-0365-T101 स्थायी दोष के बजाय रुक-रुक कर अलार्म उत्पन्न करता है तो अनुशंसित सेवा दृष्टिकोण क्या है?

स्थायी दोषों की तुलना में रुक-रुक कर अलार्म का निदान करना अधिक कठिन होता है।

केबल से शुरू करें: मोटर के स्थिर रहने और CNC के सुरक्षित निगरानी स्थिति में होने पर केबल रन को फ्लेक्स और निरीक्षण करें — केबल मूवमेंट द्वारा ट्रिगर किए गए रुक-रुक कर अलार्म केबल क्षति या कनेक्टर की रुक-रुक कर होने का संकेत देते हैं।

आंशिक रूप से अलग किए गए पिन के लिए एन्कोडर एंड और एम्पलीफायर एंड कनेक्टर दोनों की जांच करें और सत्यापित करें कि कनेक्टर लॉकिंग मैकेनिज्म लगे हुए हैं।

यदि केबल मूवमेंट द्वारा अलार्म को ट्रिगर नहीं किया जा सकता है, तो A और B फेज एन्कोडर आउटपुट से एक ऑसिलोस्कोप कनेक्ट करें और धीमी मोटर रोटेशन के दौरान सिग्नल गुणवत्ता का निरीक्षण करें — सिग्नल ड्रॉपआउट, कम आयाम, या गैर-स्क्वायर वेवफॉर्म एन्कोडर के अंदर एक खराब हो रहे ऑप्टिकल डिस्क का संकेत देते हैं।

यदि रोटेशन के तहत सिग्नल गुणवत्ता की समस्याएं पुष्टि की जाती हैं लेकिन केबल जांच साफ है, तो एन्कोडर का आदान-प्रदान करें।
