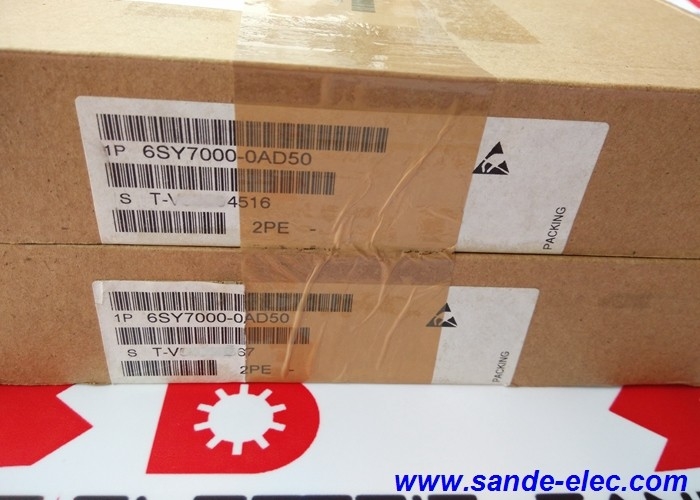

नई सीमेंस 6SY7000-0AD50 IGBT मॉड्यूल बॉक्स में 6SY70000AD50

6SY7000-0AD50∙ Siemens SIMOVERT MASTERDRIVES आईजीबीटी मॉड्यूल FZ1800R16KF4 / 1800A / 1600V / जनरेटर साइड इन्वर्टर

FZ1800R16KF4 6SY7000-0AD50 के दिल में IGBT

6SY7000-0AD50 सिमेंस का Infineon FZ1800R16KF4 IGBT मॉड्यूल के लिए स्पेयर पार्ट का नाम है जैसा कि SIMOVERT MASTERDRIVES बड़े ड्राइव सिस्टम में लगाया गया है।FZ1800R16KF4 एक Infineon EconoPACK + प्रारूप IGBT मॉड्यूल है:

FZ पदनाम:"एफजेड" प्रेस-फिट संपर्क तकनीक और एकीकृत फ्रीव्हीलिंग डायोड के साथ इनफिनियन इकोनॉपैक + आवास की पहचान करता है। IGBT मॉड्यूल की पीढ़ी जो बाद के EconoPACK + 4 प्रारूप से पहले थी।

1800A कलेक्टर करंट:मॉड्यूल की निरंतर चालू स्थिति क्षमता नामित मामले तापमान पर। 1800A पर,यह EconoPACK + प्रारूप में उच्चतम वर्तमान मानक IGBT मॉड्यूल में से एक है ️ SIMOVERT MASTERDRIVES प्रतिष्ठानों के उच्चतम-शक्ति वर्गों के लिए उपयुक्त है.

1600V ब्लॉकिंग वोल्टेजःकलेक्टर-एमिटर ब्रेकडाउन वोल्टेज 1600V से अधिक है, जो मानक 480V AC ड्राइव सिस्टम के ~800V DC बस पर 2 गुना सुरक्षा मार्जिन प्रदान करता है,और जो 660V~690V AC आपूर्ति संयंत्रों के उच्च DC बस वोल्टेज को कवर करते हैं.

प्रमुख विनिर्देश

6SY7000 सीरीज़ ️ SIMOVERT MASTERDRIVES IGBT स्पेयर पार्ट्स

6SY7000 कैटलॉग श्रृंखला IGBT और SIMOVERT MASTERDRIVES चेसिस ड्राइव के अंदर उपयोग किए जाने वाले पावर सेमीकंडक्टर मॉड्यूल के लिए सीमेंस के स्पेयर पार्ट्स पदनाम रेंज है।6SY उपसर्ग इनकी पहचान SIMOVERT स्पेयर पार्ट्स के रूप में करता है जो सामान्य बाजार वितरण के लिए स्वतंत्र IGBT मॉड्यूल नहीं हैं, लेकिन विशिष्ट MASTERDRIVES स्थापना पदों के लिए पूर्व विन्यस्त, परीक्षण और सूचीबद्ध इकाइयोंः

विशिष्ट स्थानःप्रत्येक 6SY7000 भाग संख्या एक विशिष्ट MASTERDRIVES ड्राइव चेसिस के भीतर एक परिभाषित स्थिति के अनुरूप है, जो इन्वर्टर ब्रिज के भीतर जनरेटर पक्ष, लाइन पक्ष, या विशिष्ट चरण स्थिति है।

पूर्व-मिश्रित विनिर्देशःसीमेंस सुनिश्चित करता है कि 6SY7000-0AD50 में FZ1800R16KF4 मॉड्यूल थर्मल इंटरफ़ेस, माउंट,और MASTERDRIVES चेसिस के गेट ड्राइव आवश्यकताओं को यह फिट करता है ️ Infineon कैटलॉग से एक सामान्य FZ1800R16KF4 को सोर्स करने की तुलना में संगतता अनिश्चितता को समाप्त करना.

अनुप्रयोग ️ उच्च शक्ति वाले औद्योगिक ड्राइव

1800A / 1600V पर, 6SY7000-0AD50 सबसे बड़े औद्योगिक ड्राइव अनुप्रयोगों की सेवा करता हैः

इस्पात उद्योग के लिए वेल्डिंग मिलःगर्म और ठंडे रोलिंग मिल के मुख्य ड्राइव और सहायक ड्राइव ¥ बिल्ट रोलिंग और तनाव नियंत्रण संचालन के दौरान किलोएम्पियर रेंज में पीक मोटर धाराओं के साथ।

कागज और कार्डबोर्ड की मशीनें:बड़ी कागज मशीनों के मुख्य ड्राइव सिस्टम जिन्हें बहु-मेगावाट वर्ग में मोटर्स के सहज चर गति नियंत्रण की आवश्यकता होती है।

खनन लिफ्ट:गहरी खदान शफ्ट उठाने के उपकरण ∙ बड़े मोटर्स, उच्च टोक़, उतारने के दौरान पुनरुत्पादक संचालन, और मांग वाले कार्य चक्र।

पवन टरबाइन कन्वर्टर्स:Grid-side and generator-side inverter stages in multi-megawatt wind turbine power converters — where the 1600V blocking voltage accommodates higher DC link voltages used in high-voltage converter designs

अक्सर पूछे जाने वाले प्रश्न

Q1: एक ही MASTERDRIVES प्रणाली में 6SY7000-0AD50 (1800A) और 6SY7000-0AC37 (1200A) के बीच अंतर क्या है?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) उच्चतम शक्ति MASTERDRIVES विन्यास में जनरेटर/मोटर साइड इन्वर्टर मॉड्यूल है। 6SY7000-0AC37 (FZ1200R16KF4,1200A) पुनर्योजी MASTERDRIVES प्रणालियों में लाइन/आपूर्ति पक्ष मॉड्यूल है. मोटर अधिभार घटनाओं के दौरान जनरेटर पक्ष आम तौर पर लाइन पक्ष की तुलना में उच्चतम पीक करंट ले जाता है, इसलिए जनरेटर पक्ष की स्थिति के लिए उच्च 1800A रेटिंग।

Q2: क्या 6SY7000-0AD50 को सीधे इन्फिनियन से प्राप्त FZ1800R16KF4 से बदला जा सकता है?

तकनीकी रूप से, 6SY7000-0AD50 अपने कोर IGBT डिवाइस के रूप में Infineon FZ1800R16KF4 का उपयोग करता है।सीमेंस 6SY7000-सीरीज़ के मॉड्यूलों को विशिष्ट MASTERDRIVES स्थापना स्थिति के लिए पूर्व-स्क्रीनिंग और कैटलॉग किया जाता हैSIMOVERT MASTERDRIVES वारंटी और सेवा प्रयोजनों के लिए, Siemens-कैटलॉग 6SY7000-0AD50 का उपयोग करना सही दृष्टिकोण है।प्रत्यक्ष Infineon FZ1800R16KF4 प्रतिस्थापन तकनीकी रूप से अनुभवी ड्राइव रखरखाव इंजीनियरों के लिए संभव है जो थर्मल इंटरफ़ेस और माउंट संगतता सत्यापित कर सकते हैं.

Q3: MASTERDRIVES चेसिस में 6SY7000-0AD50 को बदलने पर कौन सी सुरक्षा सावधानियां लागू होती हैं?

The SIMOVERT MASTERDRIVES DC bus at 1600V class retains hazardous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessing power stage components1800 ए क्षमता पर, ये मॉड्यूल शारीरिक रूप से बड़े और भारी होते हैं, दोनों हाथों और उचित ईएसडी सावधानियों की आवश्यकता होती है।मॉड्यूल माउंटिंग शिकंजा के लिए सीमेंस के प्रलेखित टोक़ विनिर्देशों का पालन करें.

Q4: MASTERDRIVES स्थापना में विफल 6SY7000-0AD50 IGBT मॉड्यूल के लक्षण क्या हैं?

जनरेटर-साइड आईजीबीटी विफलताएं आम तौर पर एफ030 हार्डवेयर अलार्म उत्पन्न करती हैं जो पावर मॉड्यूल ओवरकंट्रेट, शॉर्ट सर्किट या डिसैच्युरेशन ′′ को संकेत देती हैं जो ड्राइव सक्षम या लोड के दौरान दिखाई देती हैं।विशेष अलार्म कोड प्रभावित इन्वर्टर ब्रिज चरण का संदर्भ देते हैं. नियंत्रण बोर्ड दोषों (जो पैरामीटर या संचार त्रुटियों का उत्पादन करते हैं) और मोटर दोषों (जो वर्तमान असममित पैटर्न का उत्पादन करते हैं) से अंतर करें।डीसी बस के साथ आईजीबीटी जंक्शन के प्रतिरोध माप द्वारा पुष्टि करें.

Q5: 6SY7000-0AD50 के लिए माउंटिंग और थर्मल इंटरफेस विनिर्देश क्या है?

FZ1800R16KF4 EconoPACK + मॉड्यूल एक फ्लैट की आवश्यकता होती है,Infineon FZ1800R16KF4 डेटाशीट विनिर्देश के अनुसार उपयुक्त थर्मल इंटरफ़ेस यौगिक (थर्मल वसा या पैड) और माउंटिंग टॉर्क के साथ स्वच्छ हीटसिंक सतह. Inadequate contact pressure or contaminated thermal interface significantly increases junction temperature under the same power dissipation — reducing module reliability and potentially causing premature failureविशिष्ट माउंटिंग टॉर्क और थर्मल यौगिक विनिर्देश के लिए MASTERDRIVES चेसिस रखरखाव मैनुअल का पालन करें।
