| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | NIEC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | पीटी200एस16 |

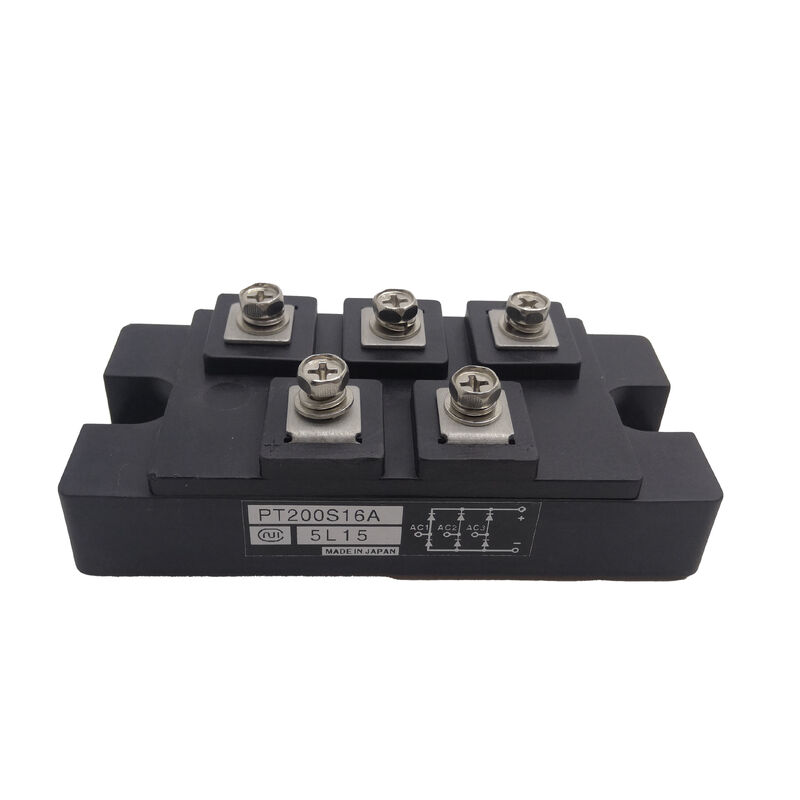

The पीटी200एस16 एक डायोड मॉड्यूल है। सार्वजनिक एनआईईसी डेटाशीट स्रोत इसे एक 3-फेज ब्रिज डायोड मॉड्यूल के रूप में पहचानते हैं जिसमें एक अलग बेस, उच्च सर्ज क्षमता, और 3-फेज ब्रिज सर्किट इसके बताए गए अनुप्रयोग के रूप में है।
सार्वजनिक तकनीकी संदर्भ इसे पीटी200 परिवार के भीतर 200 ए वर्ग और 1600 वी वर्ग में भी रखते हैं।
यह मॉडल पावर-रूपांतरण कार्य के लिए एक रेक्टिफायर डिवाइस है। यह आईजीबीटी मॉड्यूल नहीं है और न ही स्विचिंग ट्रांजिस्टर असेंबली है।
इसका कार्य ब्रिज सुधार से जुड़ा है, यही कारण है कि प्रतिस्थापन से पहले सटीक डिवाइस-प्रकार की पुष्टि आवश्यक है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | पीटी200एस16 |
| निर्माता | निहोन इंटर इलेक्ट्रॉनिक्स / एनआईईसी |
| उत्पाद प्रकार | डायोड मॉड्यूल |
| सर्किट प्रकार | सामान्य-उपयोग सुधार |
| वर्तमान वर्ग | 200 ए |
| वोल्टेज वर्ग | 1600 वी |
| बेस निर्माण | अलग बेस |
| विशेषता | उच्च सर्ज क्षमता |
| विशिष्ट अनुप्रयोग | सामान्य-उपयोग सुधार |
| अनुपालन नोट | यूएल मान्यता प्राप्त |
यह मॉड्यूल थ्री-फेज रेक्टिफायर सेक्शन, कन्वर्टर इनपुट स्टेज, औद्योगिक डीसी पावर असेंबली, और सामान्य पावर-रूपांतरण उपकरण में फिट बैठता है जहां एक पैक्ड ब्रिज रेक्टिफायर की आवश्यकता होती है।
प्रकाशित सर्किट विवरण और विशिष्ट-अनुप्रयोग नोट इसे सीधे सुधार सेवा में रखते हैं।
चयन के लिए, महत्वपूर्ण बिंदु 3-फेज ब्रिज संरचना, 200 ए वर्तमान वर्ग, 1600 वी वर्ग, और यह तथ्य है कि यह एक डायोड मॉड्यूल के लिए अभिप्रेत है।
उन विशेषताओं को मूल पावर-स्टेज फ़ंक्शन से मेल खाना चाहिए।
प्रश्न 1: क्या पीटी200एस16 एक आईजीबीटी मॉड्यूल है?
नहीं। सार्वजनिक डेटाशीट स्रोत पीटी200एस16 को डायोड मॉड्यूल, विशेष रूप से एक 3-फेज ब्रिज डायोड मॉड्यूल के रूप में पहचानते हैं। इसकी भूमिका सुधार है, ट्रांजिस्टर स्विचिंग नहीं।
प्रश्न 2: यह किस प्रकार के पावर सर्किट के लिए अभिप्रेत है?
यह 3-फेज ब्रिज सर्किट में सामान्य-उपयोग सुधार के लिए अभिप्रेत है।
डेटाशीट विवरण इसे सीधे तीन-फेज रेक्टिफायर सेवा में रखता है, न कि गेट-नियंत्रित स्विचिंग अनुप्रयोगों में।
प्रश्न 3: अलग बेस क्यों मायने रखता है?
अलग बेस सूचीबद्ध उत्पाद सुविधाओं में से एक है। यह महत्वपूर्ण है क्योंकि यह प्रभावित करता है कि मॉड्यूल पावर असेंबली में कैसे लगाया जाता है और यांत्रिक इंटरफ़ेस पर इन्सुलेशन कैसे संभाला जाता है।
प्रश्न 4: प्रतिस्थापन का आदेश देते समय 3-फेज ब्रिज संरचना इतनी महत्वपूर्ण क्यों है?
क्योंकि आंतरिक सर्किट पावर स्टेज में मॉड्यूल की नौकरी को परिभाषित करता है।
यदि मूल असेंबली एक 3-फेज ब्रिज डायोड मॉड्यूल का उपयोग करती है, तो प्रतिस्थापन को उसी सर्किट फ़ंक्शन को बनाए रखना चाहिए।
प्रश्न 5: आदेश देने से पहले क्या जांचा जाना चाहिए?
स्थापित भाग संख्या की जांच करें, पुष्टि करें कि मूल सर्किट 3-फेज ब्रिज डायोड मॉड्यूल का उपयोग करता है, और प्रतिस्थापन से पहले आवश्यक वर्तमान वर्ग और वोल्टेज वर्ग को सत्यापित करें।
