उच्च शक्ति आईजीबीटी मॉड्यूल
>
|

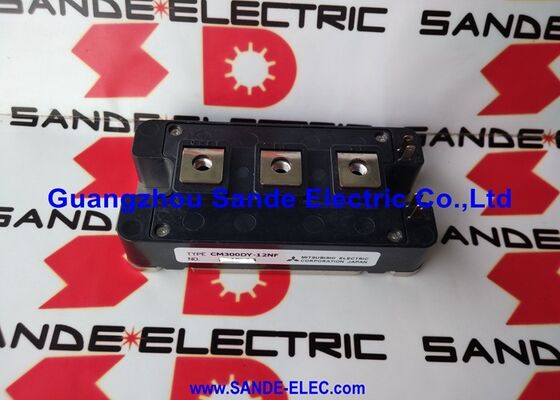

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | CM300DY-12NF |
CM300DY-12NF एक आधा पुल है - एक श्रृंखला विन्यास में दो IGBT ट्रांजिस्टर तीन-चरण इन्वर्टर के एक चरण पैर का निर्माण करते हैं। जहां छह-पैक प्रारूप (जैसे फ़ूजी 6MBP) सभी तीन चरण पैरों को एक मॉड्यूल में एकीकृत करता है, CM300DY-12NF एक समय में एक चरण पैर प्रदान करता है - तीन CM300DY-12NF मॉड्यूल एक पूर्ण तीन-चरण पुल का निर्माण करते हैं।
ऊपरी आईजीबीटी (उच्च-पक्ष):सकारात्मक डीसी बस कनेक्शन को मोटर चरण आउटपुट पर स्विच करता है।
निचला आईजीबीटी (निम्न-पक्ष):मोटर चरण आउटपुट को नकारात्मक डीसी बस रिटर्न पर स्विच करता है।
प्रत्येक आईजीबीटी में एक रिवर्स-कनेक्टेड सुपर-फास्ट रिकवरी फ्री-व्हील डायोड (एफडब्ल्यूडीआई) होता है - जो आईजीबीटी बंद होने पर इंडक्टिव मोटर लोड के लिए रिटर्न करंट पथ प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| वर्तमान (आईसी) | 300ए |
| वोल्टेज (वीसीईएस) | 600V |
| विन्यास | दोहरा आधा पुल |
| शक्ति का अपव्यय | ~780W |
| जंक्शन तापमान (अधिकतम) | 150°से |
| आरटीएच(जेसी) | 0.16°C/W प्रति आईजीबीटी |
| FWDi | सुपर-फास्ट रिकवरी |
| बेस प्लेट | एकाकी |
| शृंखला | एनएफ-श्रृंखला |
औद्योगिक मोटर ड्राइव:400V आपूर्ति से 37-75kW वर्ग में इंडक्शन मोटर्स के लिए परिवर्तनीय आवृत्ति ड्राइव - 300A / 600V आधा-पुल मॉड्यूल प्रति मॉड्यूल एक चरण लेग प्रदान करता है, जिसमें तीन मॉड्यूल पूर्ण तीन-चरण इन्वर्टर को पूरा करते हैं।
औद्योगिक इनवर्टर:औद्योगिक और वाणिज्यिक प्रतिष्ठानों में निर्बाध बिजली आपूर्ति (यूपीएस), सक्रिय पावर फिल्टर और ग्रिड-टाई इन्वर्टर सिस्टम के लिए डीसी से एसी रूपांतरण।
उच्च-शक्ति स्विच-मोड बिजली आपूर्ति:औद्योगिक इलेक्ट्रोकेमिकल प्रक्रियाओं, प्लाज्मा उपकरण और सेमीकंडक्टर विनिर्माण उपकरण के लिए बड़े एसएमपीएस डिजाइन - जहां CM300DY-12NF का 300A निरंतर प्रवाह उच्च-शक्ति डीसी रूपांतरण को सक्षम बनाता है।
ट्रैक्शन इनवर्टर:रेल वाहन सहायक इनवर्टर और औद्योगिक वाहन ड्राइव सिस्टम के लिए 300ए-श्रेणी स्विचिंग की आवश्यकता होती है।
नवीकरणीय ऊर्जा:पवन टरबाइन कनवर्टर चरण और उपयोगिता-पैमाने पर सौर इन्वर्टर डिज़ाइन के लिए विश्वसनीय 600V-क्लास, 300A स्विचिंग क्षमता की आवश्यकता होती है।
वेल्डिंग और प्लाज्मा कटिंग:इन्वर्टर-आधारित वेल्डिंग बिजली की आपूर्ति और प्लाज्मा कटिंग सिस्टम - जहां मॉड्यूल का तेज़ स्विचिंग कुशल उच्च-आवृत्ति इन्वर्टर संचालन को सक्षम बनाता है।
उच्च-वोल्टेज पल्स अनुप्रयोग:CM300DY-12NF की 600V ब्लॉकिंग और 300A स्विचिंग क्षमता को वैज्ञानिक और औद्योगिक अनुसंधान अनुप्रयोगों के लिए स्पंदित विद्युत प्रणालियों में भी लागू किया गया है।
Q1: संपूर्ण तीन-चरण इन्वर्टर बनाने के लिए कितने CM300DY-12NF मॉड्यूल की आवश्यकता होती है?
तीन मॉड्यूल - एक प्रति चरण पैर (यू, वी, डब्ल्यू)। प्रत्येक CM300DY-12NF एक आउटपुट चरण के लिए ऊपरी और निचले IGBT स्विच प्रदान करता है। पूर्ण तीन-चरण पुल बनाने के लिए तीन मॉड्यूल उनके डीसी बस और आउटपुट चरण कनेक्शन पर समानांतर हैं। यह मॉड्यूलर दृष्टिकोण प्रति-चरण प्रतिस्थापन की अनुमति देता है जब केवल एक मॉड्यूल विफल हो जाता है, पूरे पुल को बदले बिना।
Q2: CM300DY-12NF में सुपर-फास्ट रिकवरी FWDi का क्या महत्व है?
जब आईजीबीटी स्विच ऑन होता है, तो पूरक फ़्रीव्हीलिंग डायोड जो प्रारंभ करनेवाला धारा का संचालन कर रहा था, उसे संचालन बंद कर देना चाहिए - लेकिन धीमी गति से पुनर्प्राप्ति डायोड अवरुद्ध स्थिति तक पहुंचने से पहले एक बड़ी रिवर्स रिकवरी वर्तमान स्पाइक उत्पन्न करता है। यह स्पाइक स्विचिंग आईजीबीटी के माध्यम से प्रवाहित होता है, जिससे स्विचिंग हानियां बढ़ती हैं और ईएमसी शोर उत्पन्न होता है। एनएफ-सीरीज़ सुपर-फास्ट रिकवरी एफडब्ल्यूडीआई इस स्पाइक को कम करती है - घाटे को कम करती है और मोटर ड्राइव डिज़ाइन में ईएमसी फ़िल्टरिंग को सरल बनाती है।
Q3: CM300DY-12NF चेसिस इंस्टालेशन पर कौन सा माउंटिंग टॉर्क लागू होता है?
पॉवरएक्स CM300DY-12NF बेस प्लेट स्क्रू के लिए माउंटिंग टॉर्क निर्दिष्ट करता है - मॉड्यूल माउंटिंग हार्डवेयर के लिए आमतौर पर 2-3 एनएम। अंडर-टॉर्क अपर्याप्त तापीय संपर्क उत्पन्न करता है, Rth(ch) बढ़ाता है और किसी दिए गए लोड करंट पर जंक्शन तापमान बढ़ाता है। ओवर-टॉर्क से सिरेमिक डीसीबी सब्सट्रेट के टूटने का खतरा रहता है। सटीक टॉर्क विनिर्देश के लिए CM300DY-12NF डेटाशीट से पुष्टि करें। माउंटिंग से पहले थर्मल इंटरफ़ेस कंपाउंड को समान रूप से लागू करें।
Q4: क्या वर्तमान क्षमता बढ़ाने के लिए CM300DY-12NF को समानांतर में संचालित किया जा सकता है?
समानांतर संचालन संभव है लेकिन वर्तमान साझाकरण पर सावधानीपूर्वक ध्यान देने की आवश्यकता है। वीसीई (सैट) के सकारात्मक तापमान गुणांक वाले आईजीबीटी - एनएफ-श्रृंखला विशेषता - समानांतर में थर्मल रूप से स्व-संतुलन: गर्म चलने वाले मॉड्यूल में उच्च वीसीई (सैट) होता है और इस प्रकार आनुपातिक रूप से कम वर्तमान होता है। हालाँकि, समानांतर मॉड्यूल के बीच बस बार लेआउट में भटके हुए इंडक्शन अंतर स्विचिंग के दौरान गतिशील वर्तमान असंतुलन का कारण बनते हैं। समानांतर आईजीबीटी ऑपरेशन के लिए सममित बस बार लेआउट और एक ही बैच से मिलान किए गए मॉड्यूल की आवश्यकता होती है।
