उच्च शक्ति आईजीबीटी मॉड्यूल
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A50L-0001-0327 |

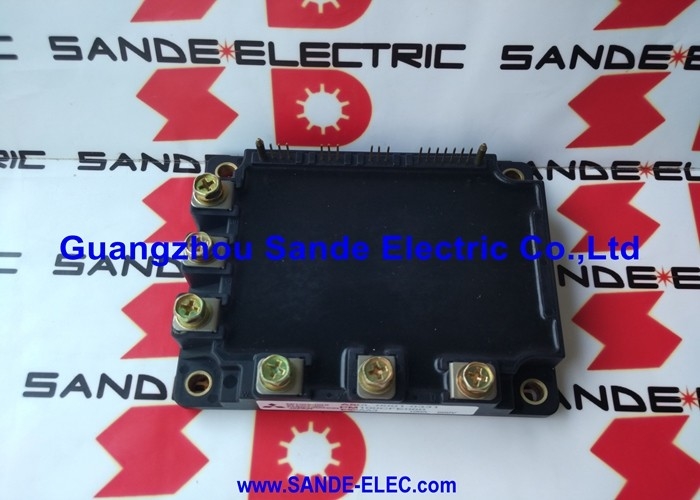

The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.
मॉड्यूल को FANUC द्वारा "पावर ब्लॉक" के रूप में कैटलॉग किया गया है, जो ड्राइव यूनिट के आंतरिक हीटसिंक पर घुड़सवार एक आत्मनिर्भर पावर स्विचिंग असेंबली है। ड्राइव चेसिस के अंदर,A50L-0001-0327 पूर्ण इन्वर्टर स्विचिंग फ़ंक्शन करता है: ड्राइव के नियंत्रण इलेक्ट्रॉनिक्स से पीडब्लूएम गेट कमांड प्राप्त करना और परिवर्तनीय आवृत्ति वाले तीन-चरण आउटपुट उत्पन्न करना जो कनेक्टेड एसी मोटर को चलाता है।
| पैरामीटर | मूल्य |
|---|---|
| वर्तमान रेटिंग | 50A |
| वोल्टेज रेटिंग | 600V अधिकतम |
| पिन की संख्या | 16 |
| मॉड्यूल प्रकार | आईजीबीटी-आईपीएम (इंटेलिजेंट पावर मॉड्यूल) |
| फुजी संदर्भ | 6MBP50RTA060-01 6MBP50RTA060AF-51 |
| वजन | 0.56 पाउंड (~254 ग्राम) |
| आवेदन | FANUC AC सर्वो/स्पिंडल ड्राइव |
"आईपीएम" पदनाम ए 50 एल-0001-0327 को एक निष्क्रिय आईजीबीटी ट्रांजिस्टर सरणी से अधिक के रूप में पहचानता है। एक बुद्धिमान पावर मॉड्यूल एकीकृत करता हैः
गेट ड्राइव इलेक्ट्रॉनिक्स:अंतर्निहित गेट ड्राइवर सर्किट बाहरी आईजीबीटी गेट ड्राइव घटकों की आवश्यकता को समाप्त करता है ∙ 16-पिन इंटरफ़ेस सीधे तर्क-स्तर के पीडब्ल्यूएम संकेतों को स्वीकार करता है।
अतिप्रवाह संरक्षणःआंतरिक करंट सेंसर ओवर करंट स्थितियों का पता लगाता है (मोटर शॉर्ट सर्किट,घुमावदार दोष) और माइक्रोसेकंड के भीतर आईजीबीटी गेट बंद कर देता है.
अतितापमान संरक्षण:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.
शॉर्ट सर्किट सुरक्षाःडिसैच्युरेशन का पता लगाने से शॉर्ट सर्किट समय के भीतर आईजीबीटी बंद हो जाते हैं, जिससे आउटपुट शॉर्ट सर्किट के दौरान मॉड्यूल को नष्ट होने से बचाया जा सकता है।
A50L-0001-0327 FANUC ड्राइव इकाइयों में सर्वो और स्पिंडल ड्राइव उत्पाद श्रृंखला में लगाया गया हैः
FANUC अल्फा सीरीज़ के सर्वो एम्पलीफायर:अल्फा सर्वो मॉड्यूल (A06B-6079, A06B-6080, A06B-6096 श्रृंखला और संबंधित) 50A IPM मॉड्यूल परिशुद्धता मशीनिंग संचालन के लिए मध्यम श्रेणी के टॉर्क आउटपुट की आवश्यकता वाले सर्वो अक्षों को ड्राइव करते हैं।
FANUC AC spindle एम्पलीफायर:6044, 6062, 6063 श्रृंखलाओं और संबंधित एम्पलीफायर परिवारों में स्पिंडल ड्राइव इकाइयां 50A रेटिंग मध्यम शक्ति वर्ग के मशीनिंग केंद्रों के लिए स्पिंडल ड्राइव को कवर करती हैं।
FANUC बीटा सर्वो इकाइयां:कुछ बीटा सर्वो एम्पलीफायर कॉन्फ़िगरेशन 50 ए / 600 वी वर्ग में आईपीएम मॉड्यूल का उपयोग करते हैं।
Q1: कौन सा FANUC ड्राइव अलार्म A50L-0001-0327 IPM मॉड्यूल की विफलता दर्शाता है?
FANUC अलार्म 12 (या अलार्म 12)1, 12.2 आदि विशिष्ट अक्षों के लिए) एक आईपीएम या ट्रांजिस्टर मॉड्यूल दोष ¢ आमतौर पर उत्पन्न जब आईपीएम के आंतरिक सुरक्षा ट्रिगर (अतिवर्तमान, अति तापमान,या शॉर्ट सर्किट) ड्राइव सक्षम या मोटर संचालन के दौरानमोटर और केबलिंग दोषों को बाहर करने के बाद, आईपीएम मॉड्यूल प्रतिस्थापन के लिए प्राथमिक पावर स्टेज घटक है।
Q2: A50L-0001-0327 के 16-पिन इंटरफेस को ड्राइव सर्किट बोर्ड से कैसे जोड़ा जाता है?
आईपीएम पावर ब्लॉक का 16-पिन इंटरफ़ेस एक संभोग कनेक्टर के माध्यम से ड्राइव के सिग्नल बोर्ड से जुड़ा होता है, आमतौर पर एक पीसीबी-माउंट 16-पिन सॉकेट जो सीधे मॉड्यूल के सिग्नल पिन के साथ जुड़ा होता है।पावर टर्मिनल (DC बस सकारात्मक, डीसी बस नकारात्मक, तीन-चरण मोटर आउटपुट यू / वी / डब्ल्यू) ड्राइव के बस सलाखों या भारी गेज वायरिंग से कनेक्ट करें।कोई बाहरी गेट ड्राइव घटकों की आवश्यकता नहीं है 16 पिन इंटरफ़ेस सभी पीडब्ल्यूएम कमांड संकेतों को संभालता है, सुरक्षा आउटपुट और बिजली आपूर्ति कनेक्शन।
Q3: क्या A50L-0001-0327 को समकक्ष Fuji 6MBP50RTA060-01 के साथ सीधे प्रतिस्थापित किया जा सकता है?
A50L-0001-0327 अपने कोर मॉड्यूल के रूप में फुजी 6MBP50RTA060-01 (या -AF-51 संस्करण) का उपयोग करता है। अनुभवी ड्राइव इंजीनियरों ने पुष्टि की है कि फुजी मॉड्यूल आयाम, पिन लेआउट,और विनिर्देश A50L-0001-0327 आवेदन से मेल खाते हैंउत्पादन ड्राइव के रखरखाव के लिए, FANUC-कैटलॉग किए गए A50L-0001-0327 पदनाम का उपयोग करने से सटीक विनिर्देश की आपूर्ति सुनिश्चित होती है।
Q4: A50L-0001-0327 स्थापना के लिए कौन सी थर्मल आवश्यकताएं लागू होती हैं?
पावर ब्लॉक की बेस प्लेट को थर्मल इंटरफेस यौगिक के साथ एक सपाट, साफ हीटसिंक सतह से संपर्क करना चाहिए। FANUC ड्राइव रखरखाव मैनुअल में टोक़ विनिर्देश पर माउंटिंग शिकंजा लागू करें।50A निरंतर कर्तव्य पर, आईपीएम काफी गर्मी उत्पन्न करता है ️ अपर्याप्त थर्मल संपर्क जंक्शन तापमान को बढ़ाता है और मॉड्यूल जीवनकाल को कम करता है।सुनिश्चित करें कि ड्राइव के शीतलन प्रशंसक कार्यात्मक है और मॉड्यूल की प्रतिस्थापन के बाद फिर से चालू करने से पहले हीटसिंक पंख साफ हैं.
Q5: A50L-0001-0327 (0.56 पाउंड) का वजन क्या है?
0.56 पाउंड का वजन 50A / 600V छह पैक IPM मॉड्यूल के भौतिक आकार और तांबे/एल्यूमीनियम सामग्री को दर्शाता है ′′ छोटे एकल-अक्ष मॉड्यूल की तुलना में भारी,बड़े 75A और उच्चतर धारा मॉड्यूल से हल्कावजन स्थिरता प्रतिस्थापन भागों प्राप्त करते समय सही मॉड्यूल विनिर्देश की पुष्टि करता है।
